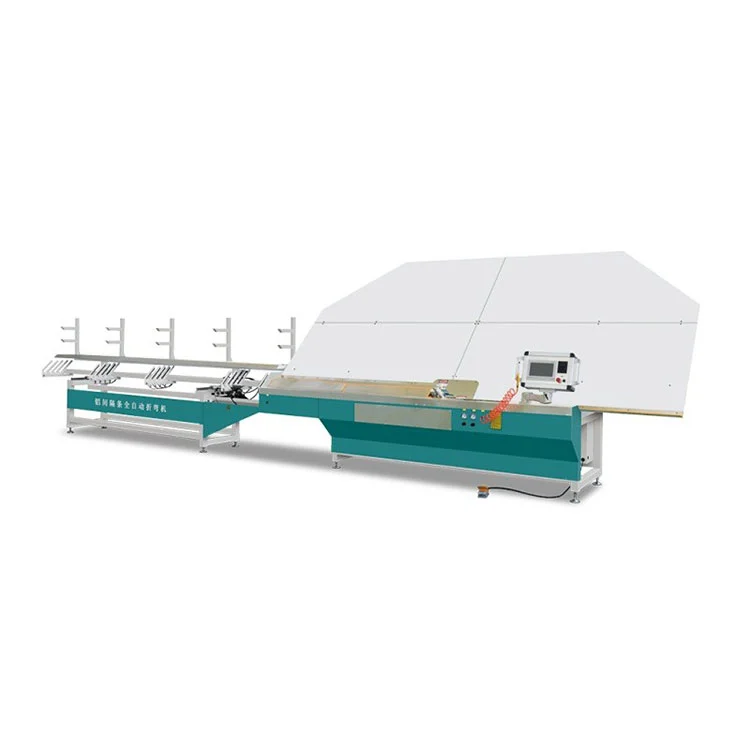

ЦНЦ машина за савијање алуминијумских одстојника за изолационо стакло

Основне карактеристике

• Контролни систем и погони:ТхеЦНЦ машина за савијање алуминијумских одстојника за изолационо стаклоје опремљен Сиеменс ПЛЦ-ом, Кинцо екраном осетљивим на додир, Фуји серво погонима и Аиртац пнеуматским компонентама. Домаћин контролер управља складиштењем података и избором програма, док подконтролор управља секвенцирањем машина у реалном времену како би спречио грешке у уносу оператера.
• Тачност глодања и рама:Наменска станица за млевење изравнава површину одстојника пре савијања и спајања углова. Димензије готових оквира се држе унутар ±0,5 мм од програмираних вредности, што помаже у одржавању интегритета заптивача углова у коначном ИГУ.
• Интегрисане функције обраде:Машина врши аутоматско савијање, сечење профила и бешавно спајање углова у једном непрекидном циклусу. Тридесет и два облика оквира могу се сачувати у меморији. Четири станице за складиштење материјала прихватају ширине одстојника од 6А до 30А, омогућавајући брзу промену између различитих профила.
• Двоструко савијање и уметање у угао:Доступне су и спољашње и унутрашње главе за савијање. Угаони спојеви се могу направити аутоматски за масовну производњу или ручно за мале серије и прилагођене облике, дајући оператеру флексибилност на основу типа поруџбине.
• Модул за ласерско обележавање:Три режима обележавања се могу изабрати за додавање логотипа, кодова производа или текста директно на површину одстојника пре или после савијања, што се може конфигурисати да испуни захтеве ОЕМ етикетирања.
• Конструкција машине и сервисни интервал:Елементи оквира и водилице су направљени за индустријске радне циклусе. Планирано одржавање прати дневне, месечне и годишње контролне листе, са компонентама којима се обично приступа, уређеним за једноставну инспекцију и замену. Произвођач даје двогодишњу гаранцију на комплетну машину и годину дана бесплатне замене делова који се троше.

Структура машине и принцип рада

ТхеЦНЦ машина за савијање алуминијумских одстојника за изолационо стаклоје организован у шест механичких подсистема који померају алуминијумску траку од улаза сировог намотаја до излаза готовог одстојника:

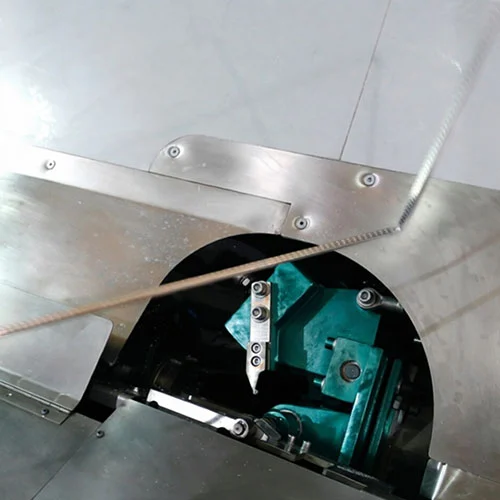

• Механизам савијања— Прихвата спољашње или унутрашње главе за савијање у зависности од конфигурације. Изабрана глава формира профил одстојника до програмираног угла са потребним радијусом савијања.
• Механизам за глодање— Прецизна јединица за глодање изравнава површину профила пре савијања. Овај корак уклања неправилности које би могле изазвати деформацију углова и помаже у постизању конзистентног заптивног контакта у готовој јединици.
• Механизам преноса— Покреће алуминијумску траку са утоварне станице кроз сваку фазу обраде. Покрет је синхронизован са серво напајањем да би се избегло извијање траке или неусклађеност.
• Помоћни механизам за центрирање— Подешава положај ваљка како би трака била центрирана док улази у станицу за савијање, исправљајући мањи бочни помак који може утицати на тачност димензија.
• Механизам угаоног зглоба— Подржава и аутоматско спајање материјала за рад са високим учинком и ручно спајање за производњу мањег обима или прототипа.
• Аутоматски серво механизам за храњење— Серво погонски систем за увлачење унапреди алуминијумску траку до програмиране дужине, са брзином и позицијом која се контролише преко ПЛЦ-а како би одговарала изабраној спецификацији одстојника.

Технички параметри производа

Кључне компоненте и информације о добављачима

• ПЛЦ и екран осетљив на додир:Сиеменс главни контролер са екраном осетљивим на додир у боји Кинцо. Избор програма и подешавања параметара се уносе преко екрана осетљивог на додир; ПЛЦ управља временом извршења и блокадама.
• Серво погони:Фуји серво мотори и погони контролишу осе за увлачење и савијање, обезбеђујући тачност позиционирања потребну за толеранцију рама од ±0,5 мм.
• Пнеуматски систем:Аиртац цилиндри, вентили и фитинзи управљају функцијама стезања, притиска савијања и уметања у углове. Пнеуматски круг укључује јединицу филтер-регулатор-подмазивач на доводној линији.
• вретено за глодање:Глодалице од каљеног челика изравнавају површину одстојника. Брзина вретена и брзина помака су подешени тако да одговарају дебљини и ширини алуминијумске траке.
• Оквир и водилице:Заварено челично постоље подржава линеарне водилице за механизме за пренос и центрирање, одржавајући конзистентно поравнање траке током континуираног рада.
• Јединица за ласерско обележавање:Наменски ласерски модул штампа логотипе, бројеве серија или текст у једном од три конфигурабилна режима, позиционирана или пре или после станице за савијање у складу са потребама производње.

Обим примене

ОвоЦНЦ машина за савијање алуминијумских одстојника за изолационо стаклопримењује се у производним линијама за изолационо стакло где су алуминијумски одстојни оквири потребни у средњим и великим количинама. Типични корисници укључују:

• Постројења за производњу изолационог стакла за производњу двоструких и троструких стакла за стамбене и пословне зграде.
• Архитектонски процесори стакла који снабдевају енергетски ефикасно застакљивање, сигурносно стакло и производе за звучну изолацију.
• Специјализоване радионице за обраду алуминијумских одстојника које снабдевају претходно савијене рамове другим произвођачима ИГУ.
• Произвођачи прозора, врата и завеса који раде на интерним одељењима за обраду стакла.

Паковање и достава

ТхеЦНЦ машина за савијање алуминијумских одстојника за изолационо стаклосе испоручује у стандардном дрвеном сандуку за извоз са унутрашњим учвршћивањем и омотачем отпорним на влагу. Димензије сандука су направљене око отиска машине од 10500×1300×1950 мм, са додатним простором за кутије са прибором које садрже резервне секаче, заптивке и штампану документацију. Видео снимак инспекције пре отпреме и извештај о испитивању машине су обезбеђени пре отпреме. Стандардни услови испоруке су ФОБ Кингдао или Јинан, са типичним временом испоруке око 30 радних дана од потврде поруџбине. Могу се изабрати опције транспорта које одговарају одредишној луци и локалним захтевима испоруке.

ФАК

П1: Да ли сте фабрика или трговачка компанија?

О: ЛБЛ Мацхине управља сопственим производним погоном у Јинану, Кина, где се опрема за обраду стакла и прозора производи од 1996. Истраживање и развој, производња и продаја се обављају у оквиру исте организације.

П2: Да ли подржавате прилагођавање?

О: Функције машине, параметри обраде и начини обележавања могу се прилагодити захтевима производње према ОЕМ или ОДМ уговорима.

П3: Које је ваше време испоруке?

О: Стандардне машине се испоручују у року од 30 радних дана. Прилагођене конфигурације могу продужити време испоруке. У зависности од дестинације, доступно је неколико опција транспорта.

П4: Шта је са гаранцијом и животним веком?

О: Гаранција покрива комплетну машину две године и хабајуће делове годину дана. Структура машине је дизајнирана за индустријске радне циклусе, а произвођач одржава дугорочну набавку резервних компоненти.

П5: Како одржавати машину?

О: Уз машину се добија упутство за употребу са дневним, месечним и годишњим листама за одржавање. Даљинска техничка подршка је доступна за решавање проблема и питања одржавања након инсталације.
