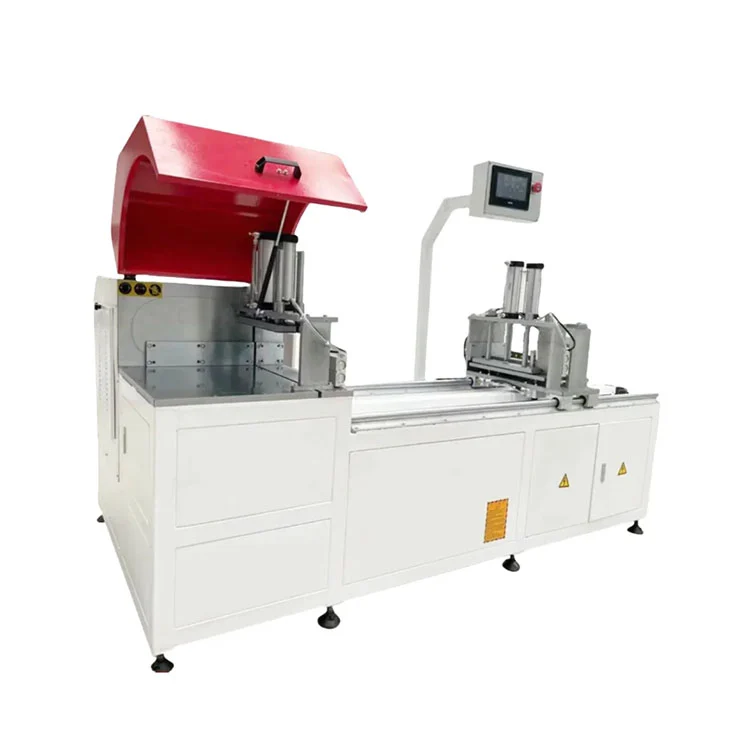

ЦНЦ кружна тестера за индустријске алуминијумске профиле

Техничке спецификације

Како ради тестера

ТхеЦНЦ кружна тестера за индустријске алуминијумске профилеради са серво покретаном осовином за увлачење која поставља профил испод листа тестере у складу са дужином која је унета на екран осетљив на додир. Оператер убацује алуминијумску екструзију на улазни ваљкасти сто, бира програм сечења из меморије или уноси нове димензије и покреће циклус. Пнеуматске стеге се захватају и из вертикалног и из хоризонталног правца да држе профил на референтним граничницима. Глава тестере, опремљена цилиндром за пригушивање гас-течност, спушта се кроз материјал са контролисаном брзином помака да би се добио квадратни рез без ивица. Распршена течност за сечење у спреју хлади сечиво и радни предмет током реза. Након што се сечиво повуче, стеге се ослобађају и серво увлачење помера профил до следећег положаја сечења. Стандардна конфигурација сече на 90° и ±45°. Са опционим ЦНЦ модулом за угао, глава тестере се ротира на било који угао између 22,5° и 157,5° под контролом програма.

Кључне компоненте

• Оса серво напајања:Серво мотор на наизменичну струју покреће куглични вијак Кс-осе за позиционирање профила. Тачност позиционирања је ±0,05 мм, са толеранцијом понављања сечења унутар ±0,1 мм. Стандардне ручке за помицање секу дужине од 350 мм до 6500 мм.

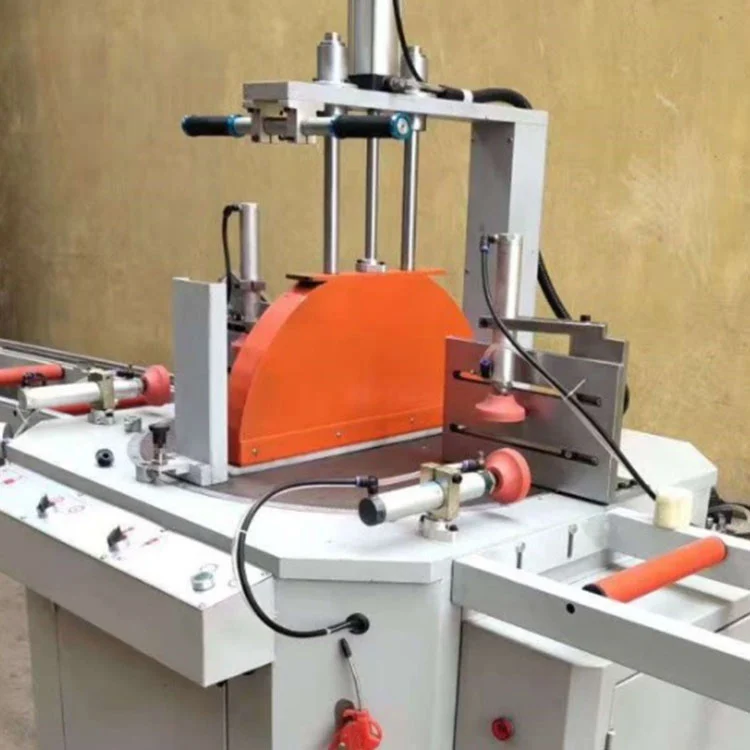

• Склоп главе тестере:Мотор од 5,5 кВ или 7,5 кВ покреће лист кружне тестере од волфрам карбида при 2800 о/мин. Пригушни цилиндар гас-течност контролише брзину вертикалног помака како би одговарала дебљини материјала и оптерећењу сечива.
• Пнеуматски систем стезања:Двоструке вертикалне и хоризонталне стезаљке са меким чељустима држе профил уз задњу ограду и сто. Сила стезања је подесива преко регулатора притиска ваздуха постављеног између 0,5 и 0,8 МПа.
• ЦНЦ контролер и екран осетљив на додир:Увезени ПЛЦ упарен са екраном осетљивим на додир на више језика од 10 инча управља складиштењем програма, уносом дужине, избором угла и контролом циклуса. УСБ и мрежно повезивање су подржани за пренос програма.

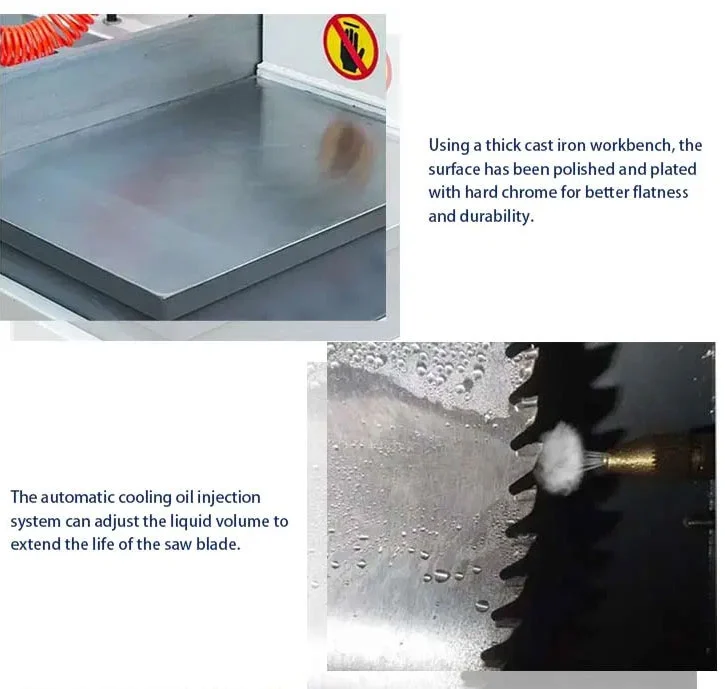

• Систем за подмазивање хлађења:Аутоматски систем распршене течности за сечење наноси маглу мазива на сечиво и зону сечења. Ово смањује трење, продужава животни век сечива и помаже да се добије чиста површина реза.
• Сигурносно кућиште:Потпуно затворени штитник сечива покрива подручје сечења. Дугме за заустављање у нужди и сензор за заштиту од судара заустављају машину ако се открије препрека на путу сечива.

ЦНЦ кружна тестера за индустријске алуминијумске профиле Стандардна додатна опрема

1. ЦНЦ серво систем контроле храњења + 10-инчни вишејезични екран осетљив на додир
2. Увозни лист кружне тестере од волфрам карбида за алуминијум
3. Склоп главе тестере са пригушењем гас-течност
4. Двоструки пнеуматски аутоматски уређај за стезање са меким чељустима против гребања
5. Аутоматско хлађење система циркулације подмазивања
6. Потпуно затворен заштитни поклопац за сечиво
7. Цјевовод за сакупљање прашине од алуминијумских чипова
8. Дугме за заустављање у нужди, сензор за заштиту од судара
9. Комплетан енглески приручник за употребу и одржавање, комплет алата за резервне делове

ЦНЦ кружна тестера за индустријске алуминијумске профиле Опциони модули за надоградњу

1. Структура сечења са нултим репом (заостали реп ≤5мм, висока искоришћеност материјала)
2. Аутоматска линија за утовар и истовар за 6м дугачке профиле
3. ЦНЦ модул за сечење под произвољним углом (22,5°--157,5°)
4. Сакупљач прашине за складиштење чипова великог капацитета
5. ИоТ даљински модул за дијагностику и статистику података на мрежи
6. Сноп вишеделног синхроног стезног уређаја
7. Прилагођени продужени ход храњења до 12000 мм

Обим примене

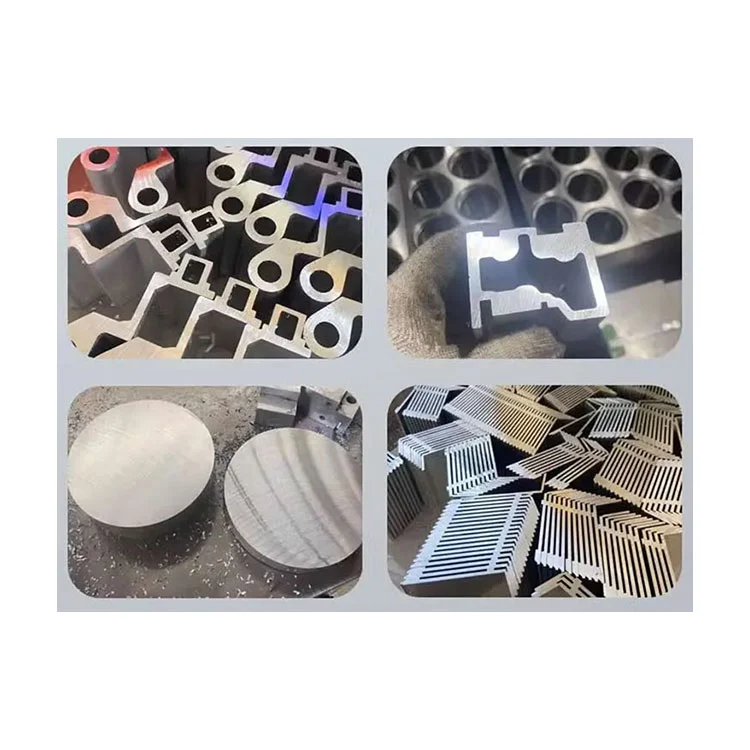

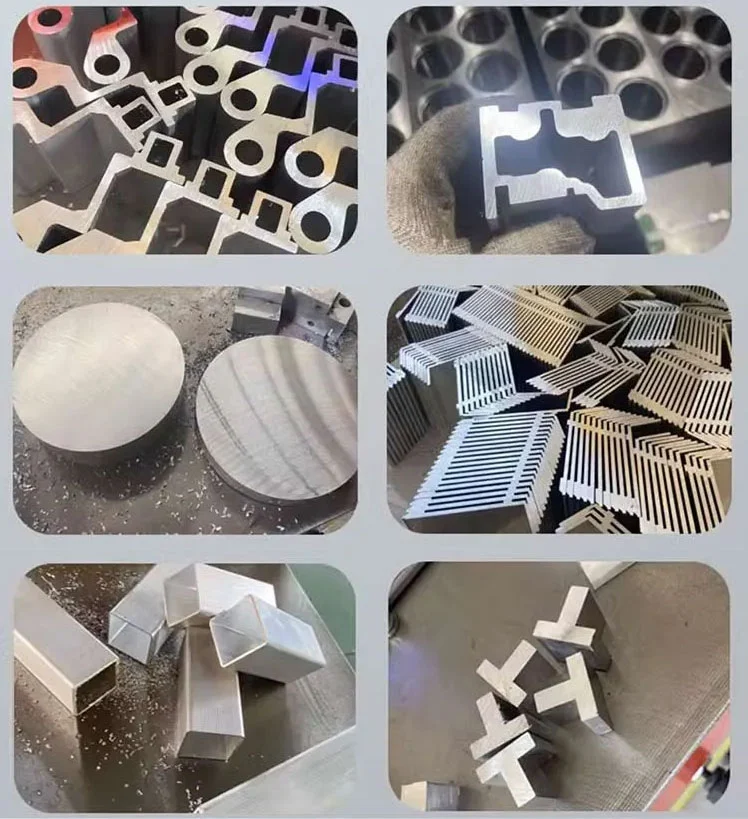

ТхеЦНЦ кружна тестера за индустријске алуминијумске профилекористи се у производним окружењима где се алуминијумске екструзије секу на дужину пре даље машинске обраде или монтаже. Уобичајена употреба обухвата профиле за сечење оквира за прозоре и врата, зидне завесе и крмене греде, индустријске алуминијумске структурне елементе, шине за монтажу соларних панела и архитектонске декоративне профиле. Тестера може да обрађује чврсте и шупље алуминијумске профиле, термичке ломљене профиле и лаке бакарне или ПВЦ екструзије у оквиру свог капацитета попречног пресека. Са опционим модулом произвољног угла, такође производи угаоне резове за оквире забата, трапезоидне прозоре и вишестране архитектонске склопове.

Наша услуга

1. Минимална једна година гаранције од дана пуштања у рад.
2. Бесплатне консултације пре, током и после продаје.
3. Бесплатно планирање пројекта и дизајн изгледа.
4. Бесплатно отклањање грешака у опреми док све функције не раде како је наведено.
5. Бесплатна координација аранжмана за доставу на велике удаљености.
6. Бесплатна обука о раду и одржавању опреме.
7. Једногодишња потпуна гаранција и услуга доживотног одржавања.
