ЦНЦ машина за пресовање углова са четири главе

Основне карактеристике

• Истовремено кримповање са четири главе:ТхеЦНЦ машина за пресовање углова са четири главезавршава сва четири угла оквира у једном циклусу притискања. Ово смањује време руковања у поређењу са алтернативама са једном или двоструком главом, где се оквир мора поново поставити и поново стегнути за сваки пар углова.
• ЦНЦ серво позиционирање:Свака глава за пресовање је постављена помоћу серво мотора који покреће куглични вијак. Оператер бира величину оквира на екрану осетљивом на додир, а главе се аутоматски померају на жељене позиције. Исти систем чува више рецепата оквира. Тачност позиционирања понављања је специфицирана на ±0,1 мм, са дијагоналном грешком обично унутар 1 мм и грешком шава испод 0,15 мм под правилно припремљеним профилима.
• Распон величина оквира:Машина обрађује рамове од 550 × 550 мм до 1800 мм у висину и 3000 мм у ширину, покривајући већину алуминијумских димензија оквира прозора и врата који се налазе у стамбеној и комерцијалној производњи.
• Хидраулични систем за пресовање:Сваку главу покреће хидраулични цилиндар са номиналним притиском уља од 15 МПа и укупном силом пресовања од 48 кН. Хидраулични круг користи двостепену секвенцу високог и ниског притиска: брзи ход смањује време циклуса, док задржавање високог притиска на крају хода обезбеђује чврсту везу у углу.
• Пнеуматске покретне стезаљке:Стезне јединице се аутоматски померају напред ради утовара оквира и повлаче се након пресовања за истовар. Сила стезања се примењује из два смера како би се профил држао у положају и смањио ризик од деформације током притиска притиска.

Техничке спецификације

Како то ради

ТхеЦНЦ машина за пресовање углова са четири главеради у низу који почиње уносом димензије оквира на екрану осетљивом на додир. Четири главе за пресовање, свака монтирана на серво вођене кугличне осе, аутоматски се померају у програмиране позиције. Оператер поставља исечене и припремљене алуминијумске профиле у стезне елементе. Пнеуматске стезаљке се захватају да држе профиле на месту, примењујући притисак и из вертикалног и из хоризонталног смера. Једном стегнуто, хидраулично коло се активира у две фазе: брзо напредовање под ниским притиском доводи алате за пресовање у контакт са угловима профила, а држање под високим притиском примењује пуну силу пресовања од 48 кН да би се завршио угаони спој. Након времена држања, стеге се ослобађају, алати за пресовање се повлаче, а готов оквир се може уклонити. Сва четири угла су завршена у једном циклусу, тако да оквир не треба да се мења.

Кључне компоненте

• Серво мотори и куглични вијци:Свака од четири главе је независно позиционирана помоћу АЦ серво мотора спојеног на прецизни куглични вијак. Овај распоред обезбеђује поновљивост од ±0,1 мм и омогућава да се главе поново позиционирају за различите величине оквира без ручног подешавања.
• Хидраулични агрегат:Резервоар од 60 литара снабдева уљем четири хидраулична цилиндра кроз колектор са вентилима за контролу притиска. Двостепеном секвенцом високог и ниског притиска управља ПЛЦ преко соленоидних вентила.

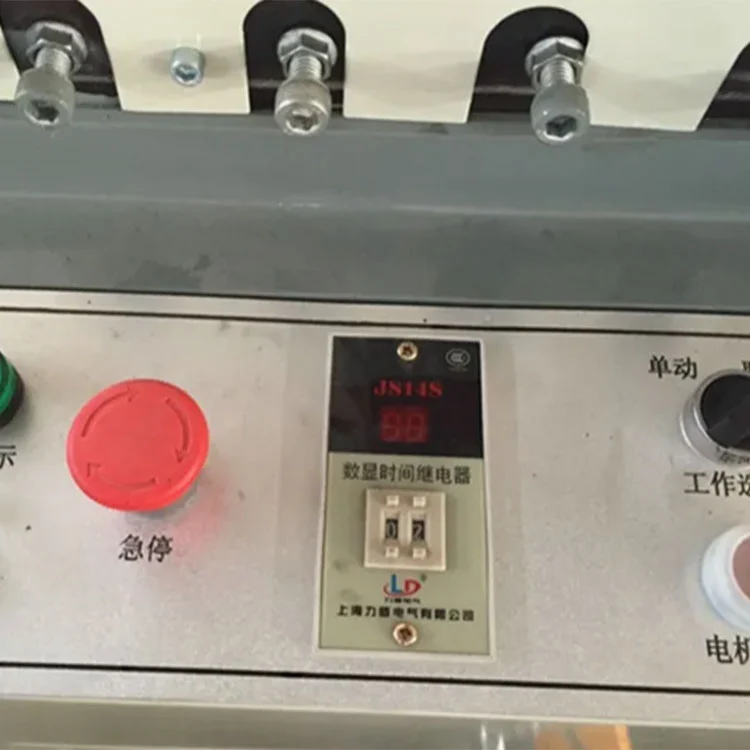

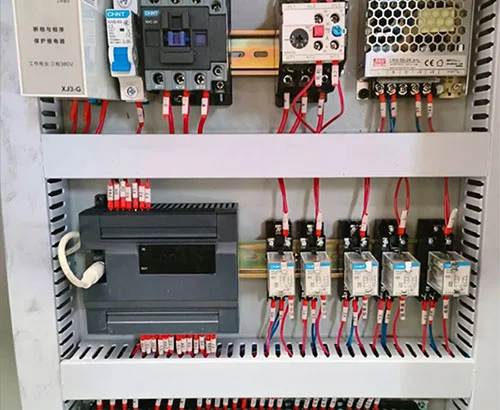

• Екран осетљив на додир и ПЛЦ:Индустријски екран осетљив на додир приказује подешавања величине оквира, сачуване програме, бројаче производње и алармне поруке. Рецепти параметара за уобичајено произведене димензије оквира могу се сачувати и опозвати.

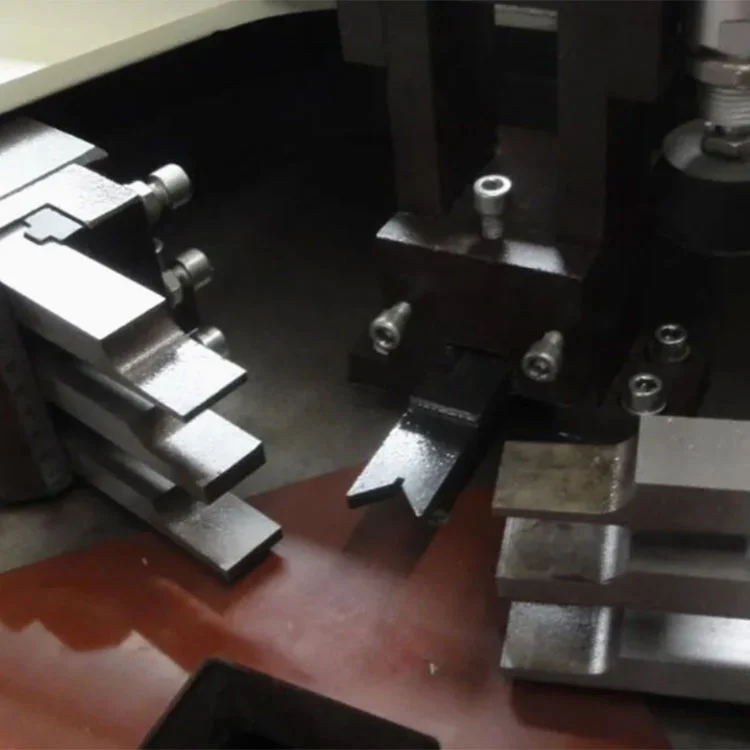

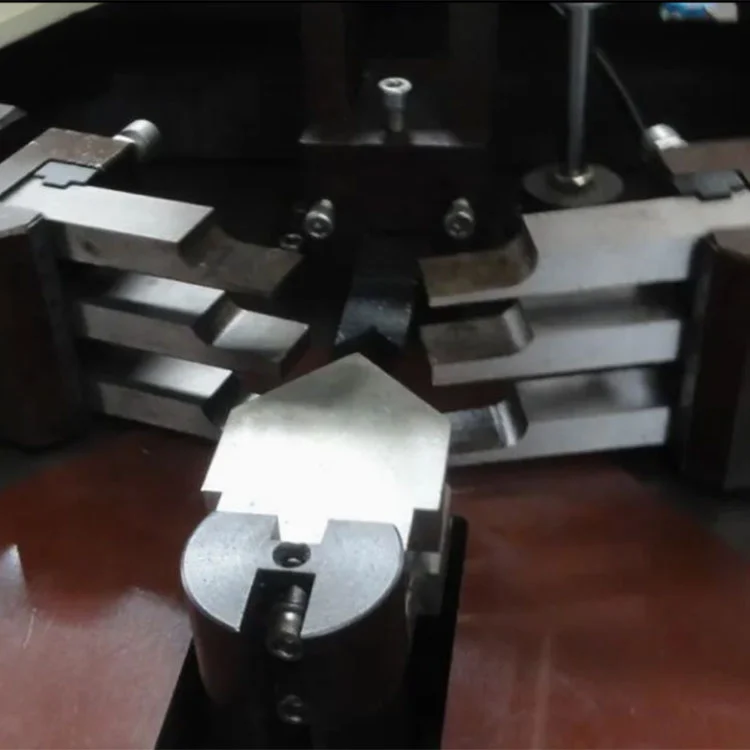

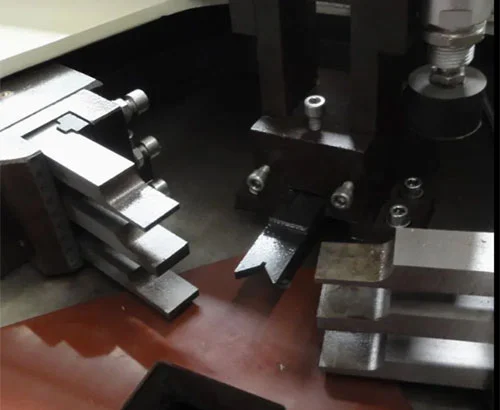

• Алати за пресовање:Ножеви за пресовање од каљеног челика су машински обрађени да одговарају геометрији профила. Сетови алата се могу заменити за различите попречне пресеке профила. Ножеви су подесиви за дубину и поравнање.

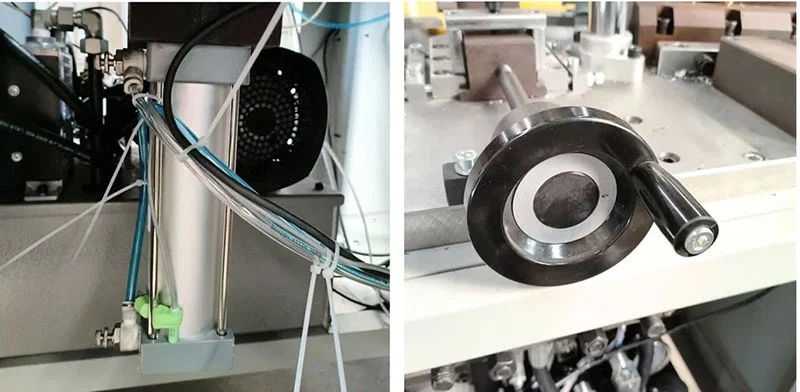

• Пнеуматски систем стезања:Стеге се померају напред и увлаче на линеарне вођице. Сила стезања се обезбеђује помоћу пнеуматских цилиндара са регулисаним притиском на 0,5-0,8 МПа. Двосмерни дизајн стезања примењује силу са две стране како би стабилизовао профил током пресовања.
• Оквир машине:Заварена челична конструкција подржава четири покретне главе и фиксни централни радни сто. Оквир је дизајниран да се одупре реакционим силама које настају током пресовања и да одржава поравнање главе током времена.

Сценарији апликација

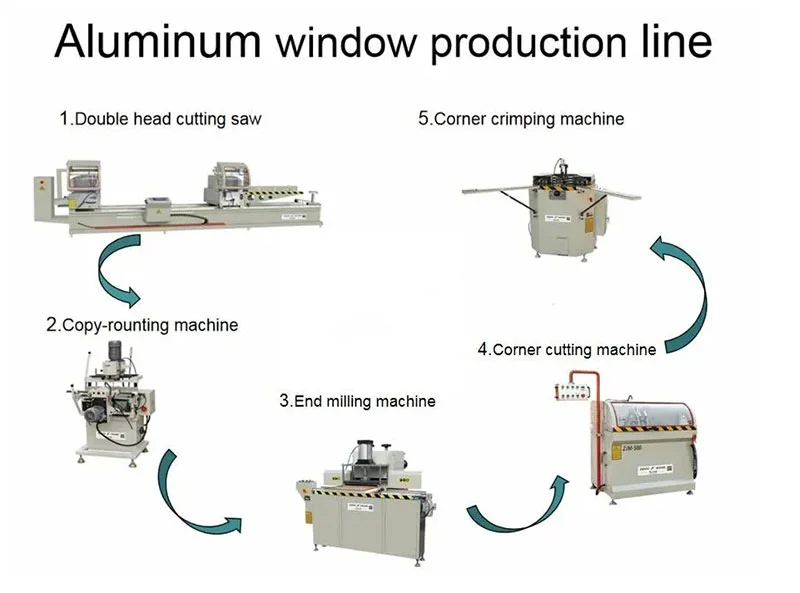

Производња алуминијумских прозора

Кримповање прозорских оквира, клизних и термоизолованих прозорских оквира.

Производња алуминијумских врата

Угаона монтажа улазних врата, балконских врата, ватросталних алуминијумских врата и унутрашњих алуминијумских довратника.

Зид завесе и профили зграда

Угаоно пресовање алуминијумских стубова, крмених греда и фасадних профила од 90°.

Производња великог обима

Користи се у средњим и великим фабрикама алуминијумских врата и прозора, где комплетирање четири угла у једном циклусу смањује време обраде по оквиру и подржава већи дневни учинак.

Произвођач и гаранција

Схандонг Лебуланг Прецисион Мацхинери Цо., Лтд., послујући као ЛБЛ Мацхине, производи опрему за обраду алуминијумских и ПВЦ прозора и врата у свом постројењу у Јинану од 1996. Компанија управља истраживањем и развојем, машинском обрадом, монтажом, тестирањем и продајом у кући. ТхеЦНЦ машина за пресовање углова са четири главеје изграђен под овим интегрисаним системом и фабрички се директно испоручује са ЦЕ и ИСО 9001 сертификатом. Једногодишња гаранција покрива главну структуру. Укључена је даљинска техничка подршка, укључујући видео дијагнозу и упутства за рад. Резервни делови као што су ножеви за пресовање, заптивке и филтерски елементи су на залихама и могу се наручити засебно. Инсталација и пуштање у рад на лицу места могу се договорити уз доплату.

ФАК

П1: Шта значи ЦЛМ4С?

О: ЦНЦ угаона машина са 4 главе Серво. "4" се односи на четири независне главе за пресовање.

П2: Која је максимална величина рама коју машина може да поднесе?

О: Стандардна конфигурација рукује оквирима до 1800 мм висине и 3000 мм ширине. О нестандардним величинама се може разговарати приликом наручивања.

П3: Да ли је машина тешка за рад за нове раднике?

О: Рад се врши преко екрана осетљивог на додир са меморисаним програмима оквира. Обезбеђен је приручник на енглеском језику и видео обука. Већина оператера научи дневну рутину у року од једног до два радна дана.

П4: Које врсте плаћања и услови испоруке су доступни?

О: Плаћање се може извршити Т/Т или Л/Ц у главним валутама укључујући УСД, ЕУР и ГБП. Стандардни услови испоруке су ФОБ Кингдао или Јинан. ЦФР, ЦИФ и ЕКСВ се такође прихватају у зависности од одредишта пошиљке.

П5: Да ли се алат за пресовање може прилагодити одређеним профилима?

О: Да, ножеви за пресовање могу се машински обрађивати како би одговарали попречном пресеку профила купца. Узорак профила или цртеж је потребан током процеса поруџбине да би се произвео исправан сет алата.
