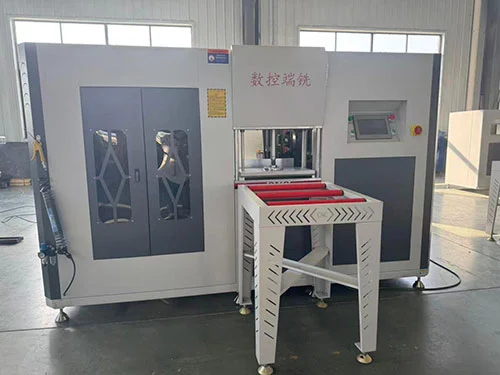

Дуал Цут 4+2 Акис Енд Миллер Тхермал Бреак производна линија алуминијума

Ову производну линију за глодање крајева осовине 4+2 са двоструким сечењем термички сломљених алуминијумских профила произвела је ЛБЛ Мацхине у својој фабрици у Јинану, Кина. Компанија се бави производњом опреме за врата и прозоре од легуре алуминијума од 1996. године, а производна линија се продаје директно из фабрике. ОЕМ/ОДМ конфигурације су прихваћене. Овај крајњи глодалац је дизајниран за производњу топлотних профила велике количине, користећи два независна вретена која секу у оба смера без повратног хода у празном ходу. ЦНЦ систем са 4+2 осовине поставља вретена и аутоматски мења њихову оријентацију између 0° и 90°. База од ливеног гвожђа, линеарне водилице и погони са кугличним завртњем одржавају тачност позиционирања у границама од ±0,02 мм, а екран осетљив на додир од 7 инча са унапред учитаним програмима управља подешавањима.

Дуал Цут 4+2 Акис Енд Миллер Тхермал Бреак производна линија алуминијума

• Двоструки систем:Два независна вретена, једно напред и једно назад, омогућавају сечење у оба смера дуж профила. Циклус глодања не захтева повратни ход у празном ходу, што смањује укупно време циклуса у поређењу са машинама са једним вретеном које секу само у једном смеру.
• 4+2 осе ЦНЦ контрола:Четири серво осе управљају линеарним уносом профила и позиционирањем; две додатне ротационе осе аутоматски мењају вретена између 0° и 90°. Овај распоред омогућава глодање на крају, сечење шипама и зарезивање на стубовима, ојачаним стубовима и профилима оквира без ручне промене алата.
• Компатибилност алуминијума са термичким прекидом:Геометрија резача и распоред стезања су дизајнирани за термичке ломљене профиле, где изолациона трака мора остати нетакнута, а глодане површине морају да обезбеде чврсто спајање за добре термичке перформансе у готовом склопу прозора или врата.

Дуал Цут 4+2 Акис Енд Миллер Тхермал Бреак производна линија алуминијума

• Прецизност и стабилност:Основа машине је ливено гвожђе, пружајући масу до влажних вибрација током глодања. Линеарне водилице и погони са кугличним завртњем на осовинама позиционирања одржавају поновљивост унутар ±0,02 мм под доследним радом. Пнеуматске обујмице са чељустима са гумом држе профил безбедно без обележавања његове површине.

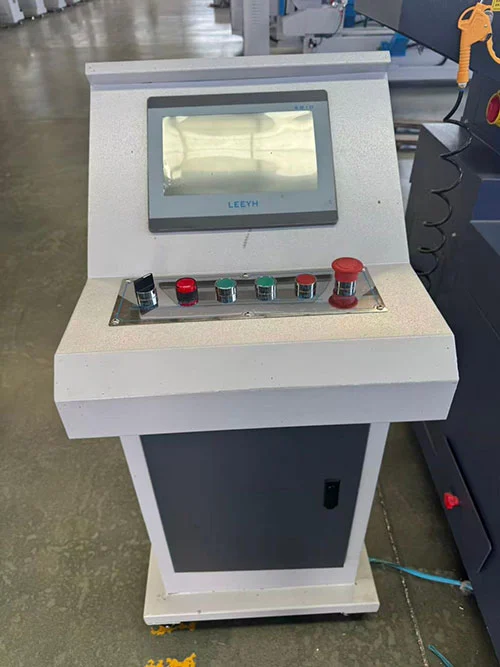

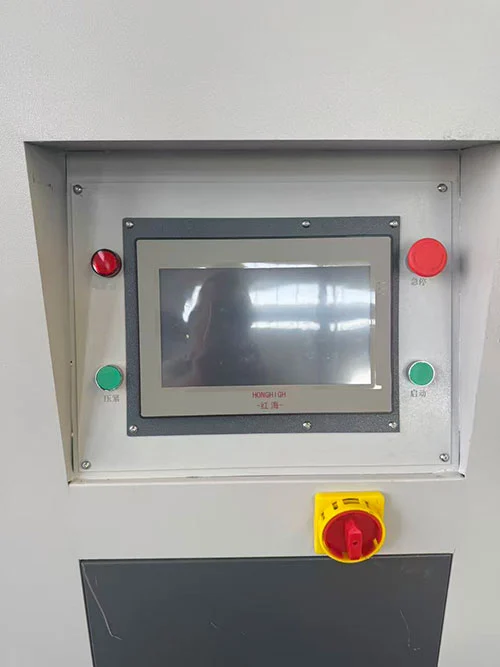

• Рад и програмирање:Интерфејс са екраном осетљивим на додир од 7 инча (ЕСТУН или Сцхнеидер ЦНЦ систем) чува најчешће коришћене програме профила. Оператер може да позове унапред подешено или директно унесе нове димензије. Опциона функција скенирања КР кода може аутоматски учитати одговарајући програм за обраду, смањујући време подешавања и могућност грешака у уносу.

Дуал Цут 4+2 Акис Енд Миллер Термал Бреак Алуминиум Продуцтион Лине Апплицатионс

• Термоломно глодање алуминијумских врата и прозора
• Обрада чепова и жљебова профила оквира и крила
• Машинска обрада алуминијумског профила завесног зида
• Линије за производњу алуминијумских прозора великог обима

Како то ради

ТхеДуал Цут 4+2 Акис Енд Миллер Тхермал Бреак производна линија алуминијумаради са руковаоцем који убацује термопрекидни алуминијумски профил у пнеуматске стеге. ЦНЦ контрола 4+2 осе поставља вретена под одговарајућим углом (0° или 90°) и помера их дуж линеарних осе да би глодала крајеве профила. Једно вретено сече у напредном пролазу, а друго вретено, ротирајући у супротном смеру, завршава сечење на повратном пролазу — или оба могу истовремено да обрађују различите површине, у зависности од програма. Дубина глодања, дужина чепа и димензије жлебова се подешавају преко екрана осетљивог на додир. Акција двоструког реза значи да су вретена укључена током целог циклуса, а профил је спреман за следећи корак обраде када се стеге ослободе.

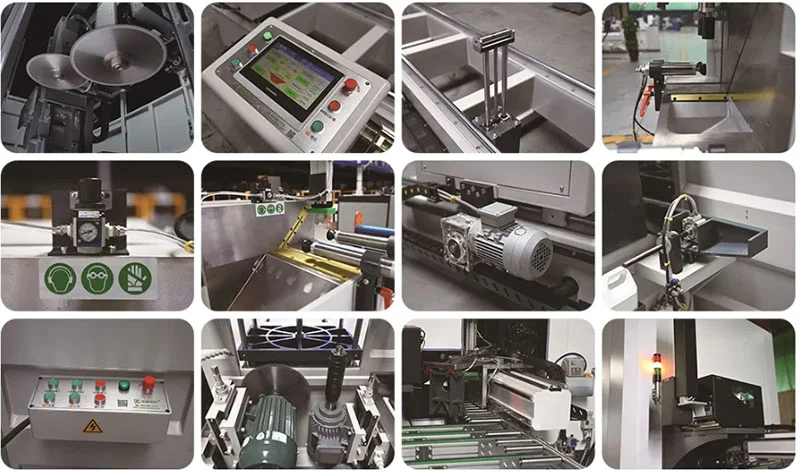

Кључне компоненте

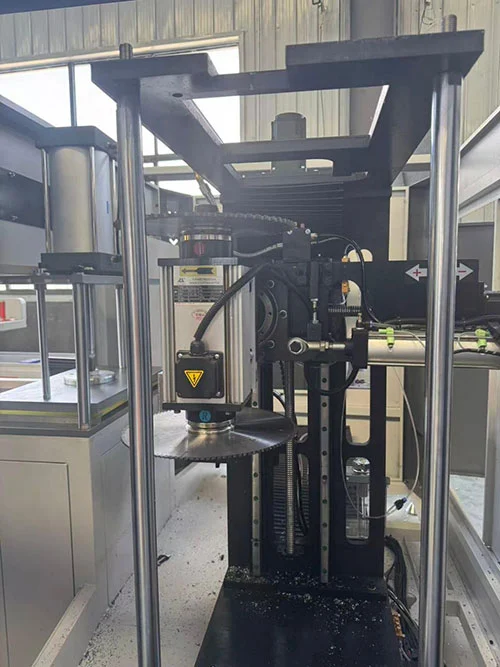

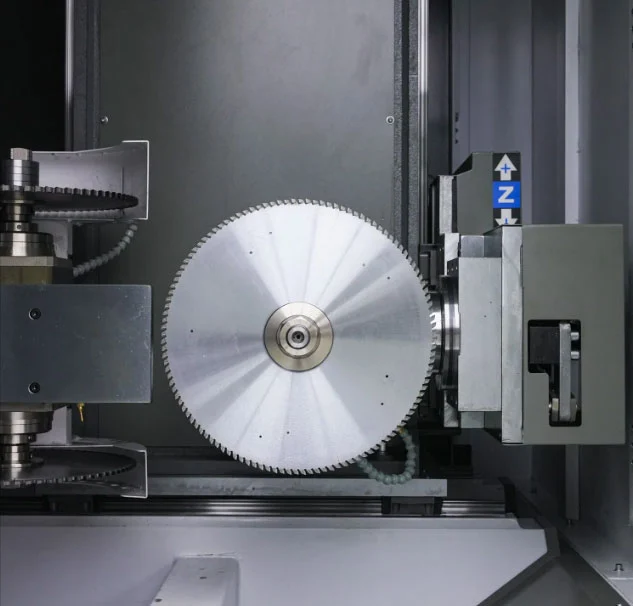

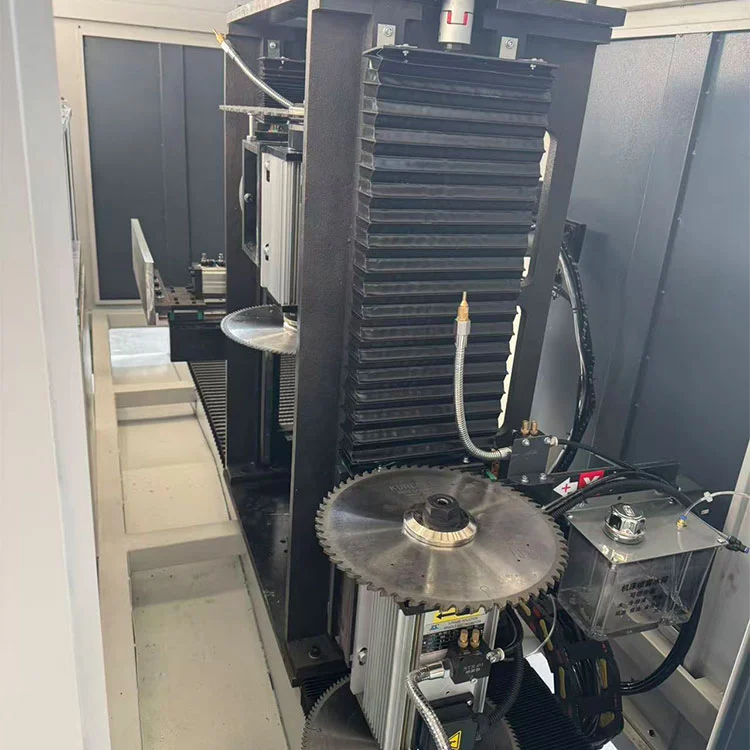

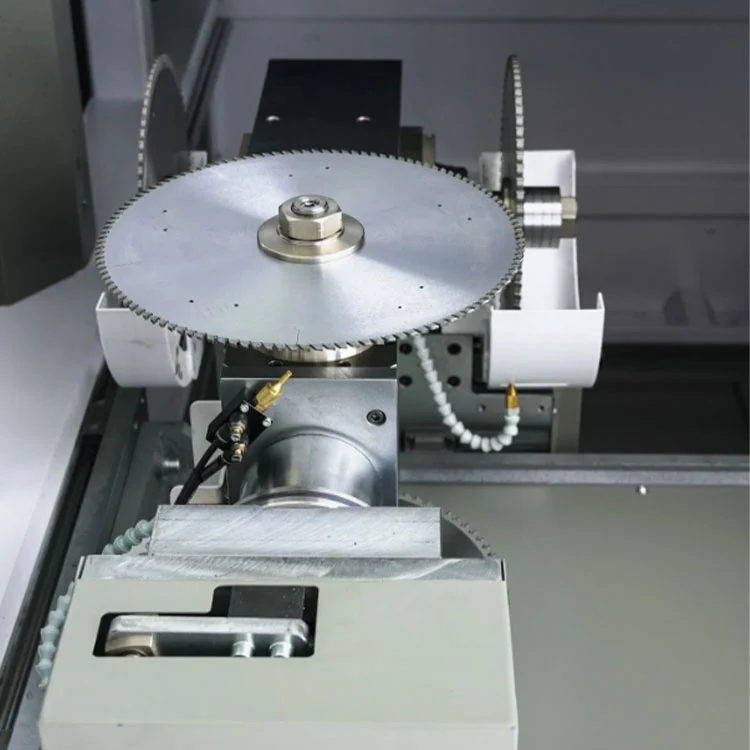

• Двострука вретена (2×3кВ):Сваки мотор са вретеном испоручује 3кВ при 2800рпм и прихвата глодалице од φ230мм до φ350мм. Једно вретено је конфигурисано за ротацију у смеру казаљке на сату, а друго за обрнуто, омогућавајући двосмерно сечење без поновног позиционирања.

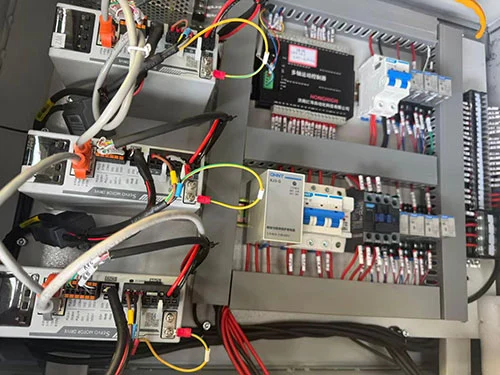

• 4+2 осе ЦНЦ систем:ЦНЦ контролер (ЕСТУН или Сцхнеидер) координира четири линеарне серво осе (помак профила и позиционирање алата) и две ротационе осе (промена угла вретена). Програми се могу учитавати преко УСБ-а, екрана осетљивог на додир или опционог скенера КР кодова.
• База од ливеног гвожђа и линеарне вођице:Тешки кревет од ливеног гвожђа пружа стабилну основу. Линеарне водилице и прецизни куглични шрафови обезбеђују глатко, прецизно кретање осе са минималним зазором.
• Пнеуматско стезање са гуменом заштитом:Стеге безбедно држе профил током глодања. Контактне површине су опремљене гуменим јастучићима за спречавање површинских огреботина и деформација алуминијума.
• Отвор за усисавање прашине:Тачка за спајање система за усисавање прашине помаже да се радна површина чисти од алуминијумских струготина током непрекидног рада.

Техничке спецификације

• Напајање: 380В / 50Хз / 3Пх
• Укупна снага: 8,8 кВ (2 × 3 кВ вретенасти мотори + серво погони)
• Брзина вретена: 2800 о/мин
• Пречник глодала: φ230--φ350 мм (прилагодљиво)
• Радни притисак ваздуха: 0,5--0,8 МПа
• Максимална дубина глодања: 80 мм
• Максимална величина профила: ширина ≤120 мм, висина ≤150 мм
• Димензије машине: 1700 × 800 × 1500 мм
• Тежина: ≈ 450 кг

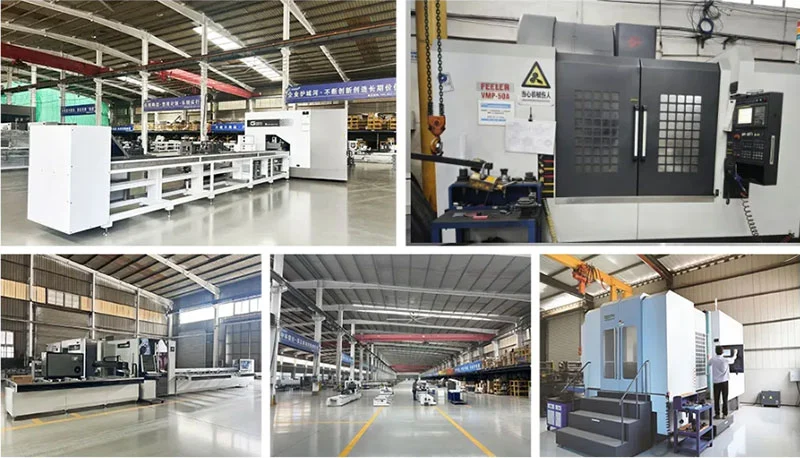

Фабрика и постпродаја

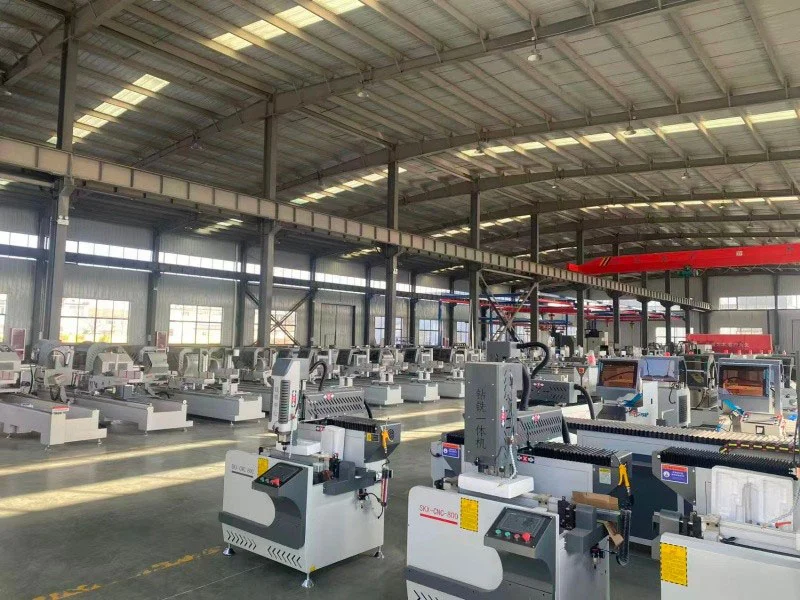

ЛБЛ Мацхине управља својом производном локацијом у Јинану од 1996. године, производећи машине за обраду прозора, врата и профила. ТхеДуал Цут 4+2 Акис Енд Миллер Тхермал Бреак производна линија алуминијумаиспоручује се директно из фабрике са ЦЕ и ИСО сертификатима. Једногодишња структурна гаранција је стандардна. Упутства за даљинску инсталацију, медији за обуку и онлајн подршка су укључени бесплатно. Потрошни материјал — секачи, чељусти, заптивке — се држе на залихама. Може се договорити пуштање у рад на лицу места.

ФАК

П: Да ли ваша опрема може да издржи и профиле прозора/врата и алуминијумске зидне профиле?

О: Да. Наша фабрика производи интелигентне машине за израду врата, прозора и завеса. На пример, радна станица Г20/Г50 рукује машинском обрадом целог процеса, док наше тестере марке ЛБЛ секу профиле под угловима од 45° до 135°. Препоручујемо опрему на основу ваших специфичних производних потреба.

П: Да ли је операција сложена? Да ли ми треба много квалификованих радника?

О: Дизајнирамо машине тако да раде уз минималну обуку. ЦНЦ систем складишти унапред подешене програме, а интерфејс користи једноставне меније. Није потребно напредно знање програмирања. Пружамо бесплатне материјале за обуку, упутства на даљину и видео снимке за инсталацију како бисмо помогли вашем особљу да брзо постане стручно.

П: Шта је са прецизношћу обраде и дугорочном стабилношћу?

О: Користимо тела машина од ливеног гвожђа, линеарне водилице и погоне са кугличним завртњем са серво моторима. Основне компоненте су набављене од међународно признатих добављача. Алати са дијамантским врхом и аутоматски системи за подмазивање помажу у одржавању квалитета сечења и продужавају животни век компоненти, подржавајући константну прецизност током времена.

П: Коју постпродајну услугу пружате?

О: Нудимо 24-часовну онлајн подршку, једногодишњу гаранцију и услугу доживотног одржавања. Доступно је даљинско решавање проблема путем видео позива. Уколико је неопходна посета на лицу места, можемо је организовати уз додатну цену. Резервни делови се држе на лагеру и могу се брзо отпремити.
