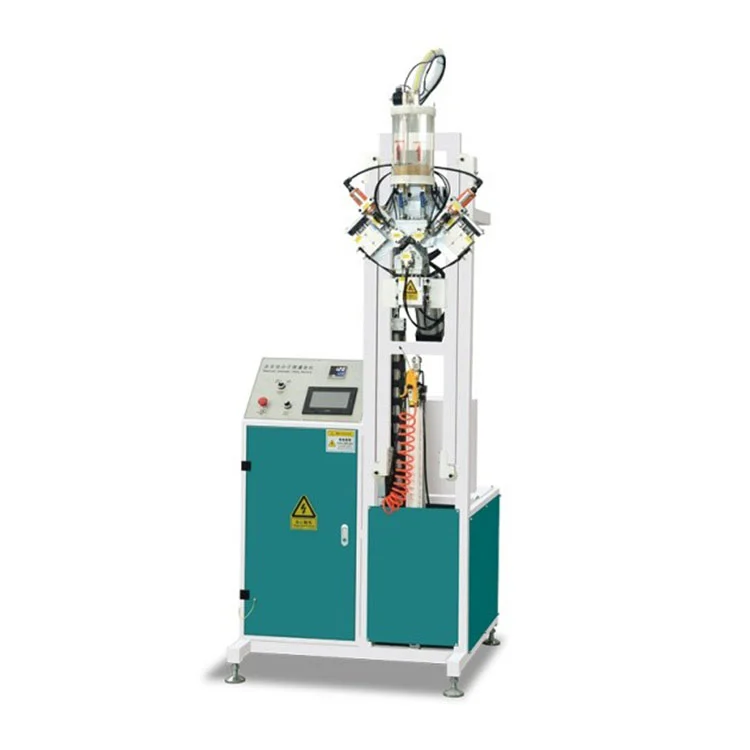

Фуллинг аутоматска машина за пуњење изолационог стакла са молекуларним ситом

Кључне карактеристике

ТхеФуллинг аутоматска машина за пуњење изолационог стакла са молекуларним ситомобезбеђује контролисано пуњење молекуларног сита у алуминијумске одстојне профиле за израду изолованог стакла.

• Контролни систем:Екран осетљив на додир у комбинацији са ПЛЦ-ом омогућава оператеру да подеси и прилагоди параметре пуњења, укључујући дубину бушења, време пуњења и циклус заптивања. Складиштење програма подржава опозив за различите профиле одстојника.
• Компатибилност одстојника:Машина обрађује алуминијумске одстојнике ширине од 6 мм до 30 мм. Зрнца молекуларног сита пречника између 0,5 и 0,8 мм се гравитационо доводе кроз главу за пуњење.
• Капацитет оквира:Максималне димензије оквира су 2000 × 2000 мм, покривајући уобичајени опсег потребан за архитектонско изолационо стакло.
• Снабдевање струјом и ваздухом:Јединица ради на 220В / 50Хз једнофазно напајање и троши 1,0 кВ. За пнеуматску бушилицу и механизме за заптивање потребан је стабилан радни притисак ваздуха од 0,6 МПа.
• Аутоматско допуњавање материјала:Сензор нивоа у резервоару за сушење прати преостали материјал сита. Када ниво падне испод унапред постављене тачке, систем или упозорава оператера или активира екстерну јединицу за допуњавање, у зависности од конфигурације.

Принцип рада

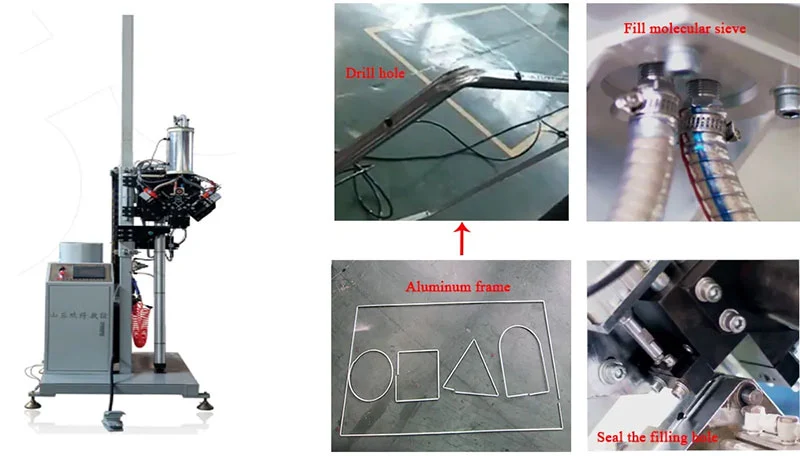

ТхеФуллинг аутоматска машина за пуњење изолационог стакла са молекуларним ситомради тако што прво избуши малу рупу у алуминијумску одстојну шипку на програмираној позицији. Млазница за пуњење затим убризгава измерену количину средства за сушење молекулског сита у шупљину одстојника. Након пуњења, иста станица или наменска јединица за заптивање поставља заптивање на рупу, спречавајући улазак влаге и задржавајући средство за сушење. Редослед контролише ПЛЦ, који координира главу за бушење, тајмер за пуњење и акцију заптивања на основу ширине одстојника и величине оквира унесених на екран осетљив на додир. Оптички или капацитивни сензор у резервоару прати ниво средства за сушење, а машина се може повезати са екстерним системом за допуњавање како би се одржало снабдевање током продуженог рада.

Кључне компоненте

• Резервоар и хранилица за исушивач:Запечаћени резервоар од нерђајућег челика држи материјал молекулског сита. Унутрашња мешалица спречава премошћавање, а мерни завртањ или капија контролишу количину која се испоручује у млазницу за пуњење.
• Јединица за бушење:Пнеуматски или електрични мотор за бушилицу покреће бургију од тврдог метала величине да одговара потребном пречнику рупе за профил одстојника. Дубина бушења је подесива и подешена преко ПЛЦ-а.

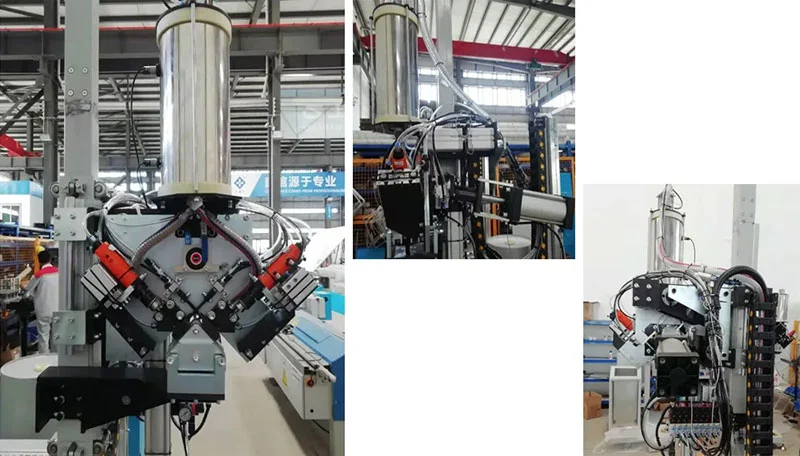

• Глава за пуњење:Заменљиве млазнице одговарају различитим ширинама одстојника. Механизам за брзо отпуштање омогућава промену млазница између производних серија без алата.
• Механизам заптивања:Станица за заптивање наноси унапред исечени лепљиви чеп или топљиви заптивач преко избушене рупе. Време затварања и притисак се могу програмирати.

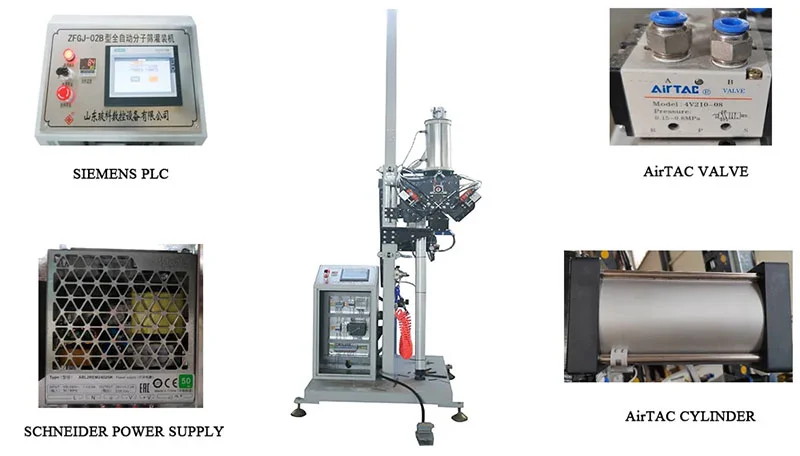

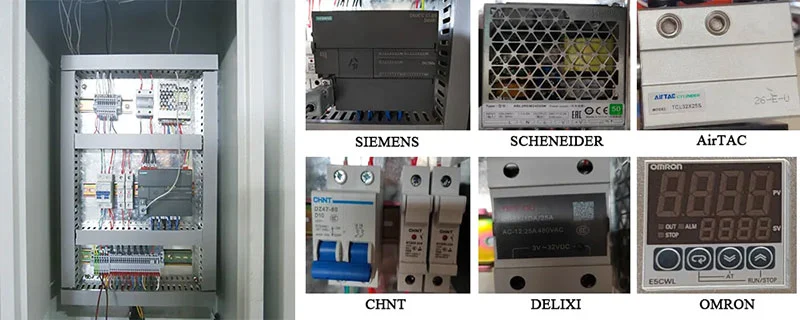

• Контролна табла:Екран осетљив на додир у боји са подршком за више језика приказује производне податке у реалном времену, услове аларма и подсетнике о одржавању. ПЛЦ складишти до 100 скупова параметара за различите профиле одстојника.
• Систем транспорта оквира:Покренути ваљци померају састављени одстојни оквир на позицију. Подесиве вођице средишњих оквира до 2000×2000 мм и пнеуматске стеге држе оквир стабилно током бушења и пуњења.

Техничке спецификације

ФАК

П1: Која је главна функција Фуллинг аутоматске машине за пуњење молекуларног сита од изолационог стакла?

О: Буши рупе у алуминијумским одстојницима, пуни их средством за сушење молекуларног сита и аутоматски затвара рупе. Овај процес уклања преосталу влагу из ваздушне шупљине унутар изолационог стакла, што помаже у спречавању унутрашњег замагљивања током времена.

П2: Коју величину стаклених оквира ова машина може да поднесе?

О: Машина обрађује оквире до 2000 мм × 2000 мм. Алуминијумске ширине одстојника између 6 мм и 30 мм прихватају подесиве вођице и брзопроменљиве млазнице за пуњење.

П3: Да ли машина захтева ручну интервенцију за допуњавање средства за сушење?

О: Резервоар се аутоматски надгледа. Када ниво средства за сушење падне испод задате тачке, систем може активирати аларм или покренути циклус аутоматског допуњавања ако је повезан са екстерним системом напајања, минимизирајући прекиде.

П4: Који су захтеви за снагу и притисак ваздуха за инсталацију?

О: Захтева једнофазно напајање од 220В / 50Хз (1,0 кВ укупне снаге) и стабилно снабдевање компримованим ваздухом на 0,6 МПа за пнеуматске компоненте.

П5: Како машина обезбеђује да средство за сушење остане унутар одстојника?

О: Након што се млазница за пуњење повуче, механизам за заптивање одмах поставља заптивку преко избушене рупе. Ово спречава цурење средства за сушење и спречава да влага из околине уђе у одстојник пре склапања у ИГУ.

П6: Да ли је оперативни интерфејс једноставан за коришћење?

О: Екран осетљив на додир омогућава приступ свим параметрима циклуса, бројачима производње и евиденцији аларма. Скупови параметара за различите профиле одстојника могу се сачувати и опозвати, смањујући време подешавања приликом пребацивања између налога.
