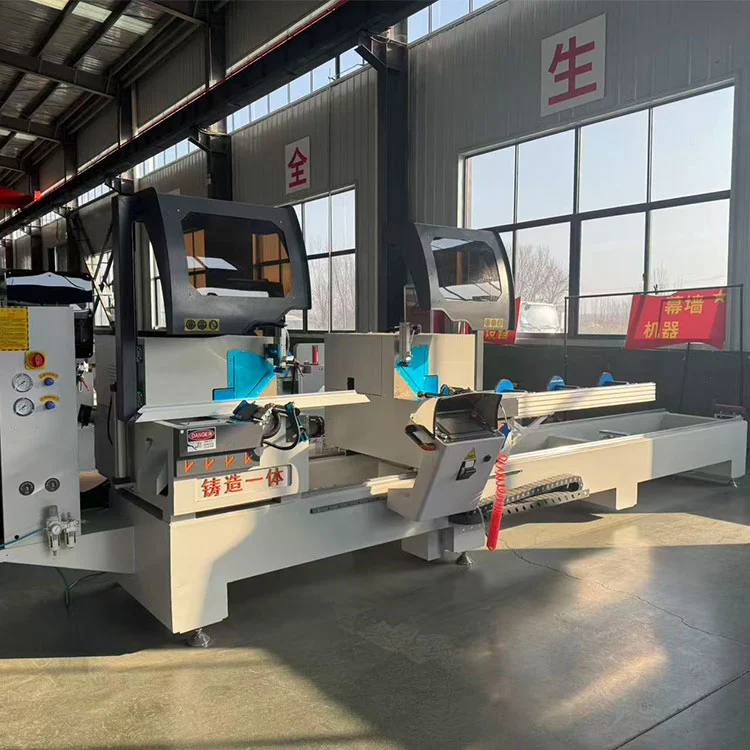

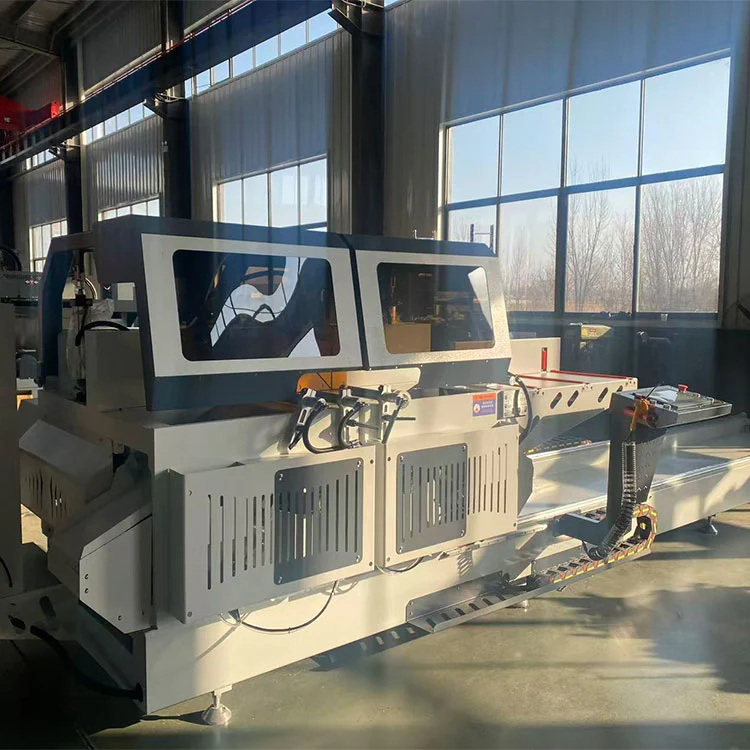

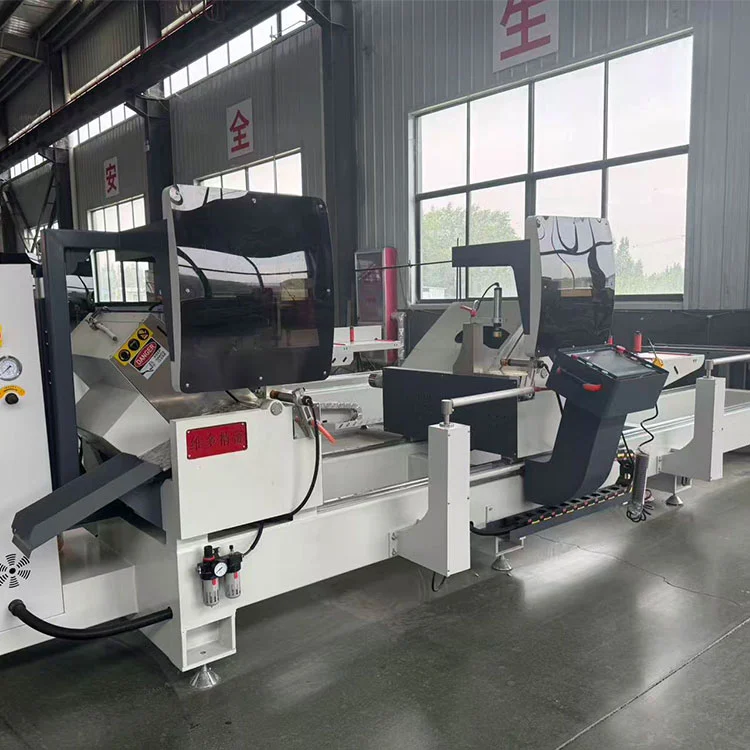

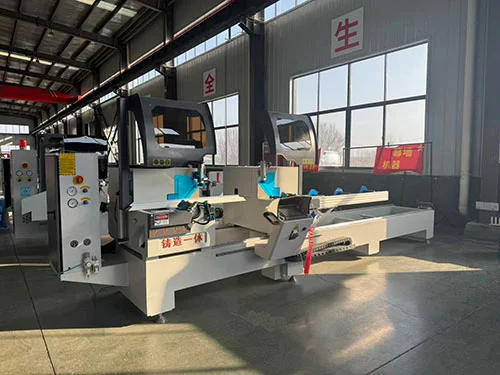

Полуаутоматска машина за резање алуминијумских профила са двоструком главом

Схандонг Лебуланг Прецисион Мацхинери Цо., Лтд., који послује под брендом ЛБЛ Мацхине, производи опрему за обраду алуминијума и ПВЦ-а у својој фабрици у Јинану у Кини од 1996. Ова полуаутоматска двоглава тестера сече алуминијумске профиле за прозоре, врата, завесе и индустријске оквире. Обрађује профиле до 350 мм ширине и 150 мм висине, са хоризонталним угловима сечења од 45° до 135° и вертикалним угловима од 45° до 90°. Два мотора од 4 кВ покрећу листове тестере при 2800 о/мин, а десна глава се креће на линеарним вођицама са зупчастим преносом за позиционирање по дужини. Петоосни потпуно затворени ЦНЦ систем контролише позиционирање угла и дужине, док се брзина резања може подесити без степена од 0 до 3 м/мин.

Тецхницал Параметерс

Карактеристике

• Сечење профила великог пресека:ТхеПолуаутоматска машина за резање алуминијумских профила са двоструком главомје дизајниран за дводимензионално сложено угаоно сечење великих алуминијумских профила. Подноси ширине до 350 мм и висине до 150 мм, покривајући стандардне зидне завесе и индустријске величине екструзије.
• Петоосни потпуно затворени ЦНЦ систем:Позиционирање угла и дужине контролише петоосни ЦНЦ систем са повратном спрегом у затвореној петљи. Ово одржава толеранцију угла унутар ±5′ и толеранцију дужине понављања унутар ±0,2 мм под нормалним радним условима.
• Пренос покретне главе тестере:Десна резна глава се креће на пару линеарних водилица са погоном на зупчанику. Овај распоред подржава крутост потребну за прецизно позиционирање дужине преко пуног капацитета сечења од 6000 мм.
• Precision pivot bearings:Ротација главе тестере користи укрштене цилиндричне ваљкасте лежајеве, који обезбеђују стабилно угаоно кретање са малим трењем. Овај дизајн доприноси глатком подешавању угла и поузданом закључавању у подешеној позицији.
• Побољшана структура клацкалице:Лист тестере је постављен на ојачану клацкалицу која се окреће према горе испод радног стола. Ова конфигурација даје глатку, чисту резну површину на профилу и побољшава укупну стабилност сечења.
• Замах сечива испод стола:Смер увлачења сечива је од испод радног стола, што помаже да руке оператера буду подаље од зоне сечења током циклуса.
• Интегрисано подмазивање и хлађење:Уређај за подмазивање и хлађење маглом помера се са листом тестере, наносећи течност за сечење директно на зубе сечива и област сечења. Ово помаже да се продужи радни век сечива и побољша квалитет сечења на алуминијуму.

Како то ради

ТхеПолуаутоматска машина за резање алуминијумских профила са двоструком главомради тако што оператер подешава жељене хоризонталне и вертикалне углове сечења, као и дужину реза, на ЦНЦ контролној табли. Десна резна глава се аутоматски помера дуж линеарне вођице до програмиране позиције. Алуминијумски профили су постављени на столове носача ваљака и причвршћени пнеуматским стезаљкама. Обе главе могу сећи истовремено или независно. Током циклуса сечења, листови тестере се окрећу нагоре испод радног стола, секући кроз профил са контролисаним помаком између 0 и 3 м/мин. Систем за подмазивање маглом се активира током сечења. Након што се сечива повуку, стеге се ослобађају и исечени делови се уклањају. ЦНЦ систем са пет оса са затвореном петљом надгледа и прилагођава позицију како би одржао тачност серијског сечења.

Кључне компоненте

• Мотори за тестере (2 × 4 кВ):Свака резна глава се покреће мотором од 4 кВ који се окреће при 2800 о/мин. Снага је прилагођена пречнику сечива и капацитету попречног пресека од 350 × 150 мм.
• Линеарна водилица и зупчаник:Покретна десна глава се налази на прецизној линеарној вођици и позиционирана је помоћу погона на зупчанику. Овај пренос обезбеђује крутост и тачност потребну за позиционирање по дужини преко кревета од 6000 мм.
• Укрштени ваљкасти лежајеви:Користи се на осовини главе тестере за подешавање угла. Ови лежајеви обезбеђују високу крутост и глатку ротацију са минималним зазором.
• Five-axis CNC controller:Управља хоризонталним и вертикалним угловима сечења, позиционирањем по дужини и брзином помака. Систем затворене петље користи повратне информације од енкодера да би одржао тачност позиционирања.
• Систем за подмазивање маглом:Склоп млазнице који се креће са листом тестере, испоручујући атомизовану течност за сечење у зону сечења. Ово смањује топлоту трења и помаже у спречавању заваривања алуминијумских струготина на зубима сечива.
• Пнеуматске стезаљке:Држите профил у положају током сечења. Притисак стезања се подешава преко регулатора ваздуха.

Апликације

ТхеПолуаутоматска машина за резање алуминијумских профила са двоструком главомкористи се за сечење алуминијумских профила у производњи прозора и врата, производњи зидова завеса, производњи оквира за соларне панеле и општој индустријској преради алуминијума. Он рукује чврстим и шупљим екструзијама, профилима за термички прекид и лаким деловима од обојених метала у оквиру специфицираног капацитета сечења.

Произвођач и подршка

Схандонг Лебуланг Прецисион Мацхинери Цо., Лтд., послујући као ЛБЛ Мацхине, производи опрему за обраду алуминијума у ​​својој фабрици у Јинану у Кини од 1996. године.Полуаутоматска машина за резање алуминијумских профила са двоструком главомсе испоручује фабрички директно са ЦЕ и ИСО сертификатом. Једногодишња гаранција покрива главну структуру. Укључени су даљинска техничка подршка, видео снимци о раду и упутство на енглеском. Резервни делови су на залихама за отпрему. Напон, дужина сечења и опције стезања могу се прилагодити у тренутку поруџбине.

ФАК

П1: Које врсте профила може да сече ова тестера?

О: Сече алуминијумске профиле до 350 мм ширине и 150 мм висине, укључујући чврсте шипке, шупље екструзије и термичке профиле. Погодан је и за лаке обојене метале и неке ПВЦ профиле.

П2: Може ли сећи сложене углове?

О: Да. Машина врши дводимензионално сложено угаоно сечење, са хоризонталним углом подесивим од 45° до 135° и вертикалним од 45° до 90°.

П3: Која је тачност резања?

О: Толеранција дужине понављања лоцирања је ±0,2 мм, а толеранција угла сечења је ±5′ под стандардним радним условима са правилно одржаваним ножевима.

П4: Да ли је позиционирање десне главе аутоматско?

О: Да. Десна глава се аутоматски помера дуж линеарне вођице до програмиране позиције преко петоосног ЦНЦ система. Оператер уноси жељену дужину на контролној табли.

П5: Која је минимална количина поруџбине и време испоруке?

О: Минимална количина поруџбине је један сет. Стандардно време испоруке је обично 15-25 радних дана након пријема депозита, у зависности од тренутног распореда производње.
