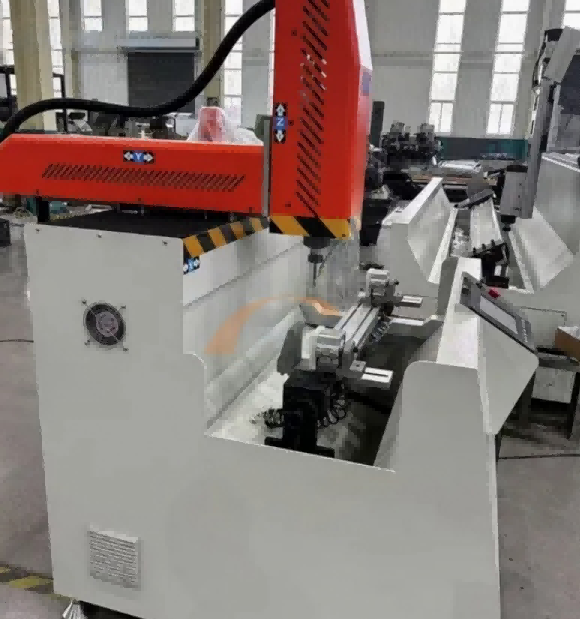

800 мм 3-осни ЦНЦ обрадни центар високе чврстоће | Наменски направљен за индустријску екструзију алуминијума

Резиме производа

ЦНЦ обрадни центар од 800 мм је наменски направљен за индустријске алуминијумске профиле, системске прозоре/врата, екструзије завесних зидова и оквире од лаких метала. Завршава бушење, глодање, прорезивање, скошење, урезивање и површинску обраду у једном стезању — нема ручног премјештања између станица, нема акумулиране толеранције од поновљених причвршћивања. Компактан отисак, серво покретане секире и вретено оптимизовано алуминијумом чине га практичном надоградњом од самосталних машина за бушење, ручних глодалица и ручног уклањања ивица.

Преглед

За разлику од ВМЦ-а за обраду челика који је накнадно опремљен за алуминијум, ова машина почиње од процеса рада са алуминијумским профилима: дугачка залиха, танки зидови, чврсти узорци рупа, чисте крајње површине, брзи проток. Ојачано тело машине и рам који је ослобођен напрезања одржавају ниске вибрације, док електрично вретено велике брзине уклања алуминијум на чист начин без сагоревања дела или остављања тешких неравнина.

За радионице са профилима кратке до средње дужине, носачима хардвера, конекторским плочама, чворовима оквира и оковом за завесе, ход од 800 мм је најбоља тачка — довољна радна дужина за већину произведених делова, довољно мала да стане поред ваше линије за сечење и монтажу.

Техничке спецификације



Кључне карактеристике

Први алуминијумски дизајн са 3 осе — оптимизована брзина вретена, логика увлачења и евакуација чипова за екструзије 6061 / 6063

Вишепроцесни процес са једним стезањем — бушилица, глодалица, славина, упуштање, искошење и гравирање без померања профила

Нагибни / ротирајући радни сто (-90° / 0° / +90°) — горња и обе бочне стране обрађене у једном поставу

Кс/И/З на серво погон — стабилно позиционирање, поновљиви шаблони рупа, глатко глодање контуре

Електрично вретено велике брзине — опције са ваздушним или течним хлађењем, подешено за оптерећење алуминијумским чиповима

Графичко ЦНЦ програмирање — изаберите тип рупе/прореза, унесите димензије, генеришите путању алата; Увоз ЦАД/Г-кода на захтев

Пнеуматске стезаљке профила — брзо утовар, сигурно држање, минимална деформација на танкозидним профилима

Хлађење маглом / спрејом — одржава резач хладним, чисти дуге алуминијумске струготине, штити елоксиране или прашкасто обложене површине

Компактна индустријска конструкција — одговара продавницама са прозорима, радионицама за израду фасада, произвођачима оквира за аутоматизацију и процесорима ОЕМ профила

Могућности обраде

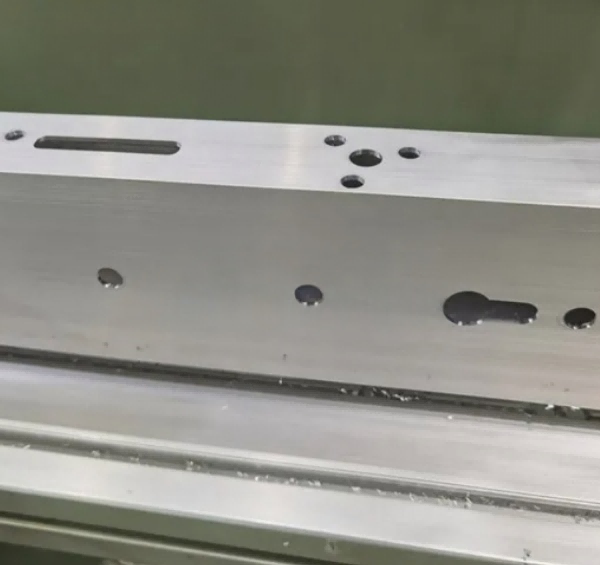

Округле рупе, дугуљасте рупе, кључаонице, квадратне рупе, изрези специјалног облика

Челно глодање и квадрирање

Глодање прореза, џепови на шаркама, кућишта за браве, рупе за хардвер

Урезивање навоја (опционо круто урезивање)

Кошење, упуштање, лагано гравирање

Дубоке пролазне рупе преко нагиба стола

Кратке индустријске екструзије, конзолне плоче, Т-прорезне шине, чворови машинског оквира

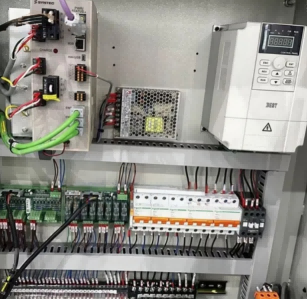

ЦНЦ обрадни центар од 800 мм за индустријске алуминијумске профиле Интелигентни ЦНЦ контролни систем, једноставан рад за непрофесионалне раднике

• 10-инчни ЦНЦ контролер са екраном осетљивим на додир са више језика (енглески, шпански, арапски, руски опционо)
• Уграђена наменска библиотека процеса алуминијумских профила: унапред ускладиштени параметри за конекторе за зидне завесе, рупе за шарке прозора, рупе за монтажу соларних носача, позив једним кликом
• Подржава увоз ДКСФ ЦАД цртежа преко УСБ флеш диска, систем аутоматски генерише НЦ програм за обраду без сложеног ручног програмирања
• Опциони удаљени ИоТ модул: даљинско отклањање грешака на мрежи, дијагностика грешака и статистика података о производњи 24/7

ЦНЦ обрадни центар од 800 мм за индустријске алуминијумске профиле

Ми смо једно од водећих предузећа са седиштем у Јинану, Кина, специјализовано за дизајн, производњу и дистрибуцију висококвалитетних машина за алуминијумска врата, УПВЦ машине за врата, машине за обраду стакла. Наша компанија је посвећена пружању иновативних и прилагођених решења како би задовољила различите потребе наше глобалне клијентеле.

Производи и услуге: Нудимо свеобухватан асортиман машина за производњу алуминијумских и УПВЦ прозора, као и решења за двоструко застакљивање. Наши производи су пројектовани за прецизност, ефикасност и издржљивост, обезбеђујући да наши купци могу да производе висококвалитетне прозоре који испуњавају међународне стандарде.

Присуство на тржишту: Наша напредна машина нашла је широку примену широм Северне Америке, Јужне Америке, Европе, Блиског истока и других региона. Наше глобално присуство је сведочанство наше посвећености квалитету и задовољству купаца.

Истраживање и развој: стављамо снажан нагласак на истраживање и развој. Наш посвећени тим за истраживање и развој неуморно ради на иновацијама и побољшању наше понуде производа.

Могућности прилагођавања:Схватајући да сваки купац има јединствене захтеве, нудимо решења по мери за специфичне потребе производње.

Зашто одабрати овај ЦНЦ центар профила од 800 мм

Већини продавница није потребна портална машина од 6 метара за почетак обраде алуминијумских профила. Потребна им је машина која је прецизна, лака за програмирање, јефтина за покретање и која не претвара носач од 300 мм у посао са 3 станице. Овај центар од 800 мм уклања корак поновног причвршћивања, скраћује обуку оператера и одржава шаблоне рупа доследним у серијама.

У поређењу са ручном обрадом:

Мање подешавања = мање скупова толеранција

Један програм = поновљиви делови

Једно стезање = квадратне рупе, поравнати прорези, чисте крајње површине

Један оператер = бушење + глодање + урезивање у истом циклусу

Контрола и софтвер

ЦНЦ интерфејс је направљен за рад на профилу, а не за машинисте који већ говоре Г-код. Оператери бирају функцију — рупу, утор, џеп, навој, пролаз крајњег глодала — уносе величину и позицију, а систем управља путањом алата. За напредне кориснике, подржани су ЦАД цртежи и увоз Г-кода, а машина се може интегрисати са софтвером за прозорска врата/завеса или експортом ЕРП података на захтев.

Алати и хлађење

Алуминијум жели оштар алат, исправан нагибни угао и брзу евакуацију струготине. Машина подржава глодалице од тврдог метала, комбинације бушилица/глодалица, стезне чауре за урезивање, бургије за гравирање и јединице сечива. Хлађење маглом спречава заваривање струготина на резач; хлађење од поплава је доступно за теже делове.

Стезање и држање

Пнеуматске обујмице држе профил на референтној бази без дробљења танких зидова. Станице за учвршћење се могу преместити за различите висине и ширине секција. Доступне су опционе прилагођене чељусти за системске профиле, термо-прекидне делове и нестандардне екструзије.

Квалитет и крутост

Кључне структуре се ослобађају од напрезања да би се смањила дугорочна дисторзија. Линеарне вођице и куглични завртњи се бирају за поновно позиционирање, а не само за највећу брзину. Резултат је стабилна тачност у серијама - не само добар први део.

Паковање и достава

Кућиште од шперплоче / стреч фолија + челичне траке за извоз

Укључено је упутство за употребу и видео за обуку на енглеском

Смернице за даљинску инсталацију и програмска обука

Подржани назив ОЕМ / ОДМ модела, боја и ознака

МОК: 1 сет

Време испоруке: 10-30 радних дана у зависности од конфигурације

Сервис након продаје

Гаранција 12–24 месеца по конфигурацији

Доживотна техничка подршка на даљину

Набавка резервних делова и потрошног материјала

Услуга на лицу места доступна за одабрана тржишта

Подршка за енглески/кинески/шпански/руски/арапски није обавезна

ФАК

Може ли сећи челик или нерђајући?

Оптимизован је за алуминијум и ПВЦ/лаке легуре. Могући су повремени танки делови од меког челика са исправним алатом и смањеним посмаком, али то није центар за обраду челика.

Да ли је 800 мм довољно за дугачке профиле завесе?

За стубове пуне дужине од 6м, не — њима је потребан центар профила дугог хода. Али за обрађене чворове, крајње детаље, конзоле и кратке делове, 800 мм је идеално.

Може ли да додирује теме?

Да. Круто нарезивање је опционо у зависности од управљачког система и вретена.

Колико је тешко научити?

Нови оператер може да изводи стандардне послове рупа/прореза након кратке видео обуке. За сложено 3Д глодање потребно је ЦАД/ЦАМ искуство.

Да ли подржавате прилагођене уређаје?

Да. Пошаљите пресек профила, узорак рупа и величину серије; предлажемо стезаљке, алате и распоред циклуса.
