800мм ЦНЦ машина за глодање за завесе

Схандонг Лебуланг Прецисион Мацхинери Цо., Лтд., који послује под брендом ЛБЛ Мацхине, производи опрему за обраду алуминијума у ​​својој фабрици у Јинану у Кини од 1996. Овај 3-осни серво ЦНЦ крајњи глодалац обрађује алуминијумске зидне и фасадне профиле, оквире врата и прозора и архитектонске екструзије. Одликује га ход Кс-осе од 800 мм, аутоматска ротација вретена од 0° до 90°, чврста база од ливеног гвожђа и вишепрофилно стезање за серијску производњу. СИНТЕЦ индустријски ЦНЦ систем са ХМИ прилагођеним кориснику подржава УСБ ЦАД увоз и унапред учитане библиотеке профила за брзо подешавање.

• 800мм Ход Кс-осе:Тхе800мм ЦНЦ машина за глодање за завесеобезбеђује 800 мм радне дужине дуж Кс осе, прилагођавајући велике зидне завесе и фасадне профиле у једној поставци.
• 3-осна ЦНЦ серво контрола:Осе Кс, И и З покрећу серво мотори повезани са прецизним кугличним завртњима. Тачност позиционирања је специфицирана на ±0,02 мм, подржавајући конзистентне димензије клина и жљебова у производним серијама.
• База од ливеног гвожђа за тешке услове:Постоље машине је од ливеног гвожђа, дизајнирано да пригуши вибрације и одржи стабилност током глодања великом брзином. Ово доприноси глатким чеоним површинама без ивица и дужем веку алата.
• Аутоматска ротација вретена од 0° до 90°:Вретено за глодање може да се ротира од 0° (хоризонтално) до 90° (вертикално) под контролом програма. Хоризонтални и вертикални крајеви профила могу се обрадити у једном стезању без ручног премештања радног предмета или алата.
• Вишепрофилно стезање:Стезна направа може истовремено да обезбеди 3 до 5 профила, омогућавајући серијску обраду идентичних операција крајњег глодања у једном циклусу.

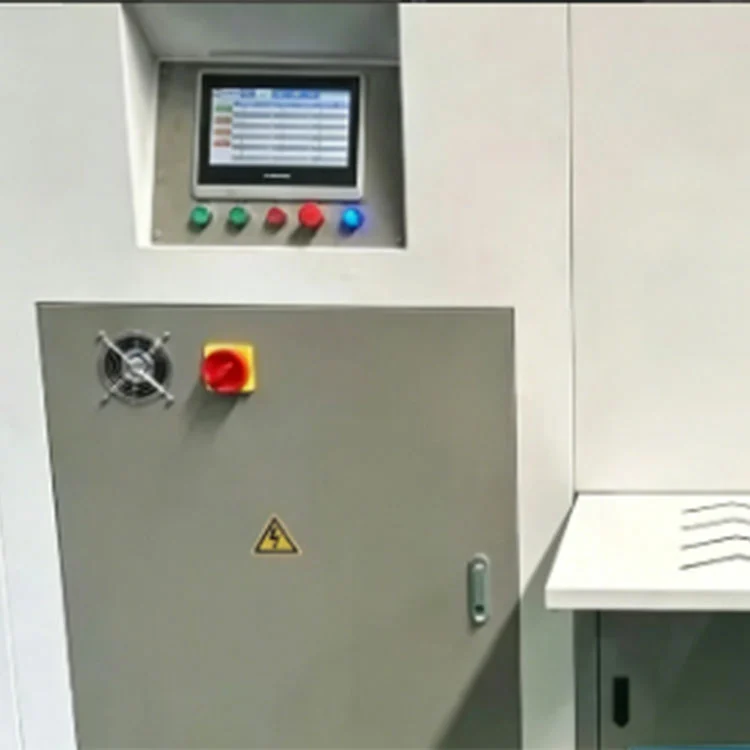

• СИНТЕЦ индустријски ЦНЦ систем:Контролна јединица укључује ХМИ у боји, УСБ порт за увоз ЦАД фајлова и унапред учитане библиотеке профила са уобичајеном геометријом зубаца и зареза. Оператери бирају програм, учитавају профиле и започињу циклус без писања Г-кода.

800мм ЦНЦ машина за глодање за завесе

Како то ради

Тхе800мм ЦНЦ машина за глодање за завесеради тако што руковалац убацује до пет алуминијумских профила у пнеуматско стезно тело. Након избора програма за обраду из СИНТЕЦ контролера — било из унапред учитане библиотеке или датотеке увезене у ЦАД — циклус почиње. Осе Кс, И и З на серво погон постављају глодало на првом крају профила. Вретено може аутоматски да се ротира између 0° и 90° за обраду хоризонталних и вертикалних површина без отпуштања радних комада. Карбидна глодалица Φ350 мм која ради при 2800 обртаја у минути уклања материјал да би формирала клинове, урезе и жлебове. Максимална дубина чепа је 100 мм, а максимални попречни пресек профила је 330 мм ширине и 180 мм висине. Након завршетка програмиране секвенце на једном крају, осе се померају на следећи радни комад. Када су сви профили у серији готови, стеге се ослобађају и оператер уклања обрађене делове.

Кључне компоненте

• Машински кревет од ливеног гвожђа:Обезбеђује чврсту подлогу која пригушује вибрације за линеарне водилице и покретне осе. Маса одливака помаже у одржавању стабилности резања током тешких пролаза глодања.
• Серво мотори и куглични вијци (Кс/И/З):Серво погони наизменичне струје са прецизно брушеним кугличним завртњима испоручују тачност позиционирања од ±0,02 мм преко 800 мм хода Кс-осе, капацитета ширине 330 мм и капацитета висине 180 мм.

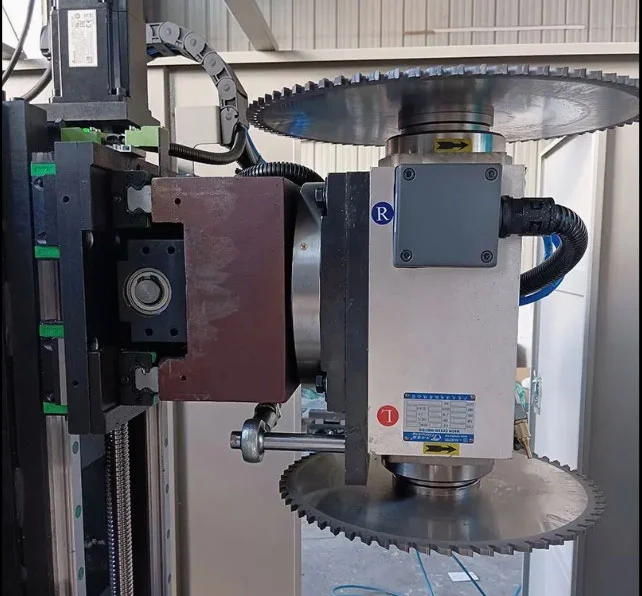

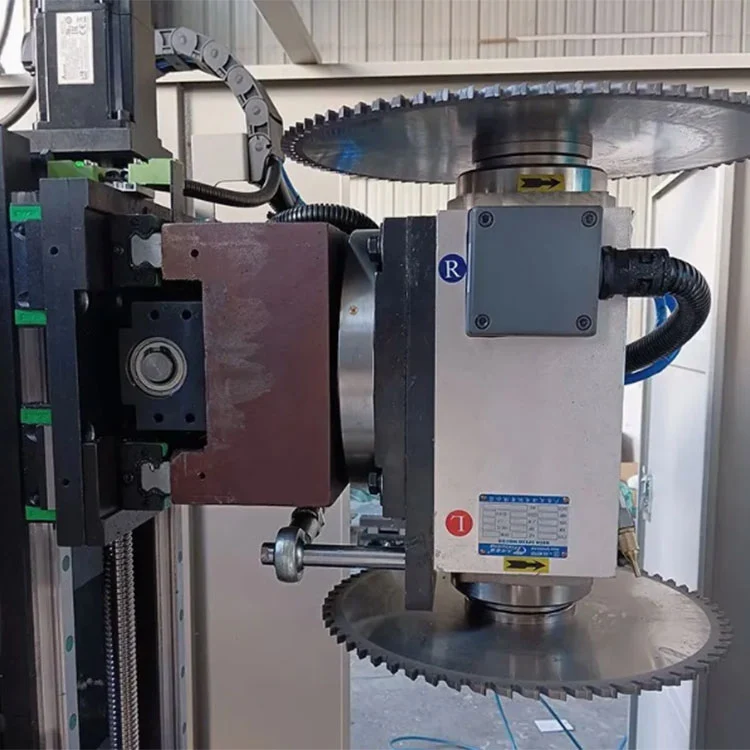

• Склоп ротационог вретена:Мотор од 3 кВ покреће глодалицу Φ350 мм при 2800 о/мин. Кућиште вретена се ротира од 0° до 90° под серво контролом за аутоматско пребацивање између хоризонталног и вертикалног крајњег глодања.

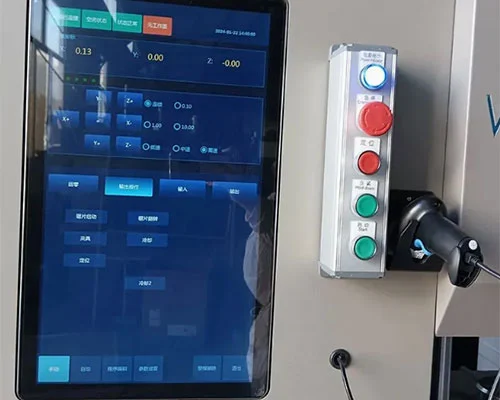

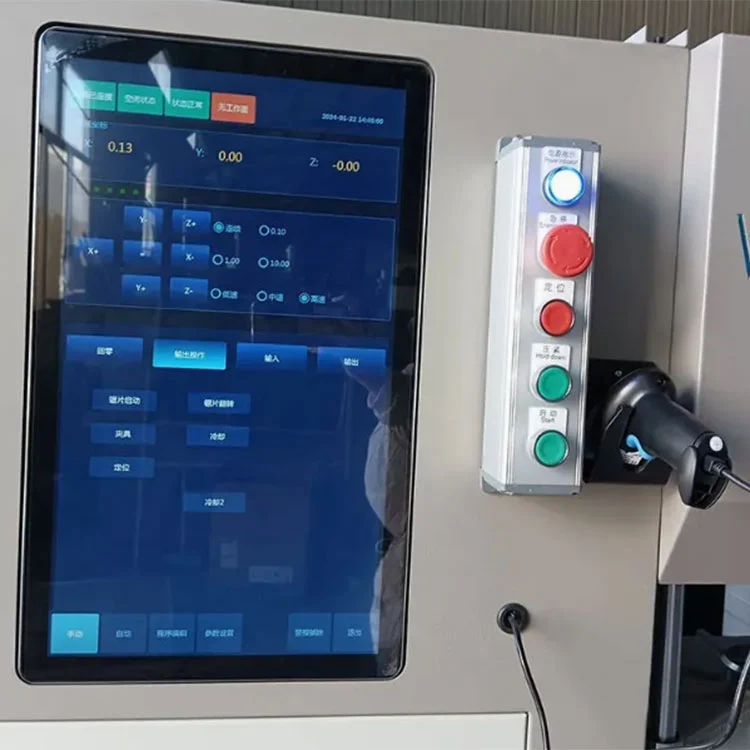

• СИНТЕЦ ЦНЦ контролер:ЦНЦ систем индустријског квалитета са ХМИ екраном у боји осетљивим на додир. Чува библиотеке профила, увози ЦАД цртеже преко УСБ-а и управља кретањем осе, ротацијом вретена и секвенцама стезања.

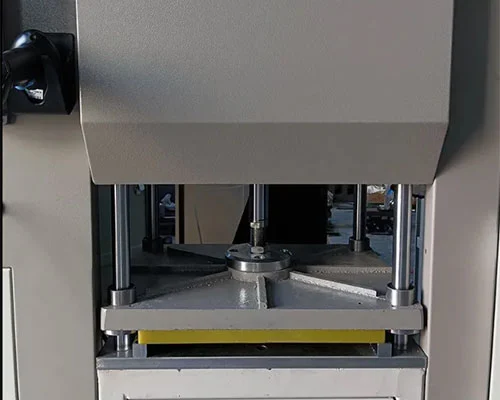

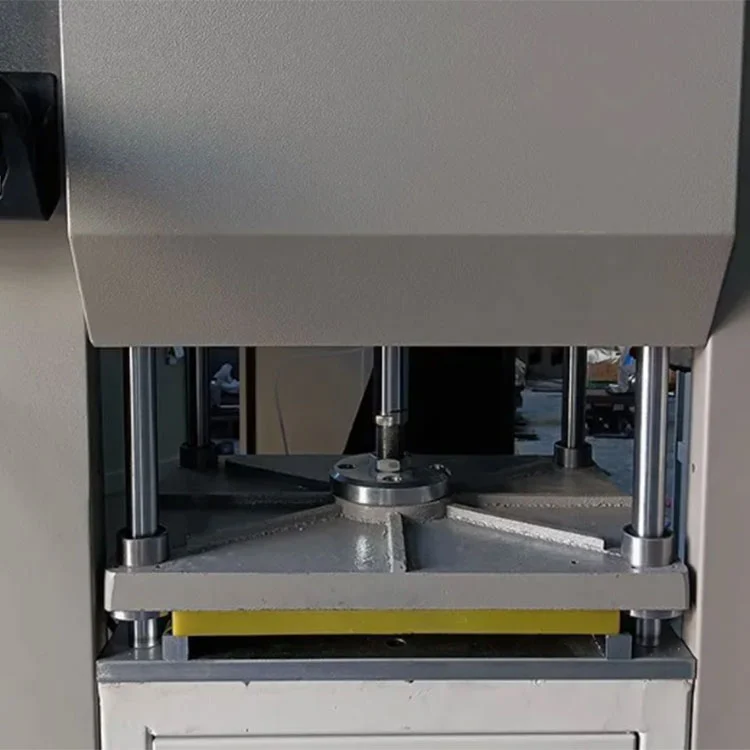

• Пнеуматска вишепрофилна стезаљка:Садржи 3 до 5 профила истовремено. Сила стезања се регулише притиском доводног ваздуха подешеним између 0,5 и 0,8 МПа. Уметци чељусти се могу мењати за различите попречне пресеке профила.
• Сигурносно кућиште:Заштита покрива зону млевења током рада. Коло за заустављање у нужди зауставља све осе и ротацију вретена када се активира.

Апликације

Тхе800мм ЦНЦ машина за глодање за завесесе користи за:

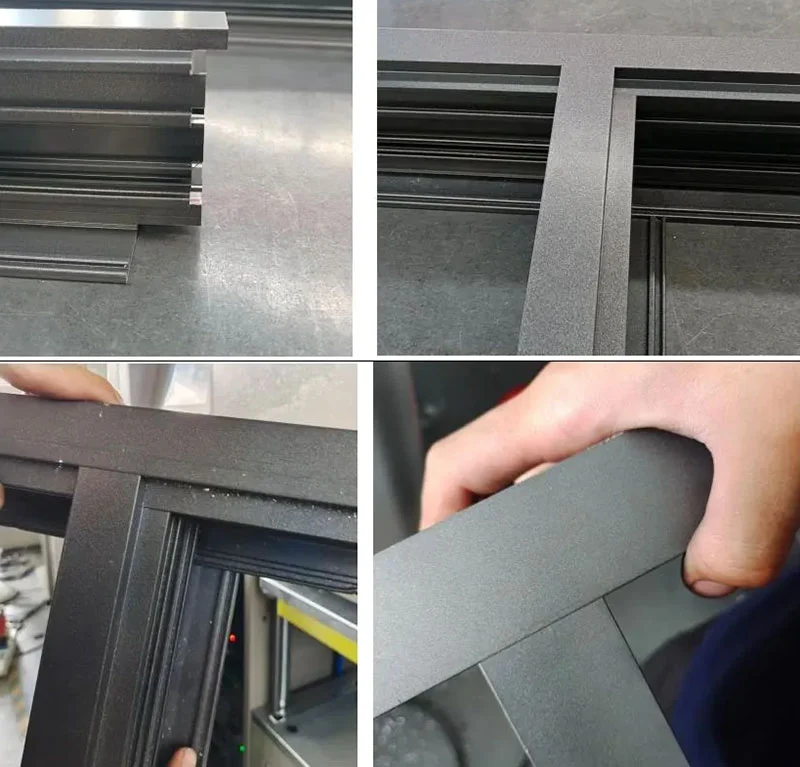

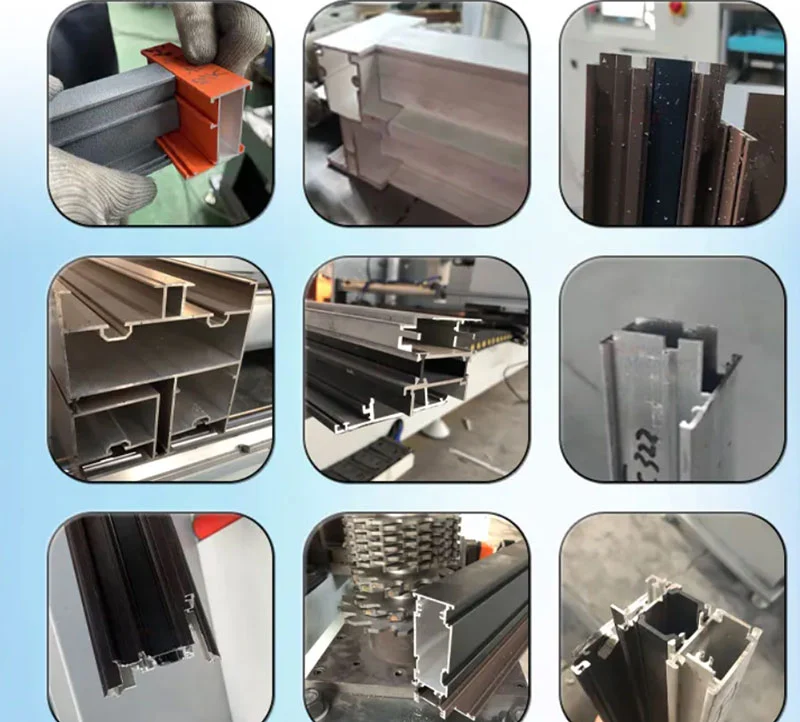

• Завршно глодање алуминијумских завеса и фасадних профила.
• Обрада ламела за врата и прозоре.
• Архитектонско урезивање алуминијумских профила и сечење жлебова.

Паковање и достава

1. Потпуно омотавање машине филмом за заштиту од влаге.
2. Ивице против судара на свим угловима и избоченим деловима.
3. Сандук и палета од шперплоче без фумигације са челичном траком за сигуран транспорт.

Произвођач и гаранција

• Референтни произвођач:Схандонг Лебуланг Прецисион Мацхинери Цо., Лтд. производи опрему за обраду алуминијума и ПВЦ-а у свом погону у Јинану у Кини од 1996. године.800мм ЦНЦ машина за глодање за завесесе испоручује фабрички директно са ЦЕ и ИСО 9001 сертификатом.
• Гаранција и подршка:Једногодишња гаранција покрива главну конструкцију против производних грешака. Даљинска техничка подршка, видео снимци о раду и енглески приручник су обезбеђени без додатних трошкова.
• Резервни делови:Артикли који се обично замењују као што су глодалице, чељусти и заптивке се налазе на залихама и могу се отпремити редовним транспортним пошиљкама.
• Прилагођавање:ОЕМ и ОДМ конфигурације су прихваћене. Спецификације напона, хода по Кс осе и вретена могу се прилагодити захтевима купаца.

ФАК

П1: Које профиле ова машина може да обрађује?

О: Дизајниран је за алуминијумске зидне профиле, фасадне екструзије и делове оквира врата и прозора. Максимални попречни пресек обраде је 330 мм ширине и 180 мм висине, са дубином клипа до 100 мм.

П2: Како функционише аутоматска ротација вретена?

О: Вретено се ротира од 0° (хоризонтално) до 90° (вертикално) под серво контролом. Ово омогућава машини да глода и хоризонталне и вертикалне крајеве профила у једном стезању, а да оператер не мора да мења радни комад или ручно мења алат.

П3: Колико профила може да се обради одједном?

О: Пнеуматски стезни уређај може држати 3 до 5 профила истовремено, у зависности од попречног пресека профила. Сви стегнути профили се обрађују у истом циклусу.

П4: Да ли је програмирање тешко?

О: СИНТЕЦ контролер укључује унапред учитане библиотеке профила са уобичајеном геометријом зубаца и зареза. ЦАД датотеке се такође могу увести преко УСБ-а. Оператери бирају програм са екрана осетљивог на додир и покрећу циклус. Приложени су енглески приручник и видео запис.

П5: Може ли се напајање прилагодити за различите земље?

О: Да. Стандардна конфигурација користи трофазно напајање од 380В/50Хз. Други напони и фреквенције се могу специфицирати у тренутку поруџбине како би одговарали локалним електричним стандардима.
