ЦНЦ кружна тестера високе прецизности за индустријске алуминијумске профиле

Техничке спецификације

Како ради тестера

ТхеЦНЦ кружна тестера за индустријске алуминијумске профилеради са серво покретаном осовином за увлачење која поставља профил испод листа тестере у складу са дужином која је унета на екран осетљив на додир. Оператер убацује алуминијумску екструзију на улазни ваљкасти сто, бира програм сечења из меморије или уноси нове димензије и покреће циклус. Пнеуматске стеге се захватају и из вертикалног и из хоризонталног правца да држе профил на референтним граничницима. Глава тестере, опремљена цилиндром за пригушивање гас-течност, спушта се кроз материјал са контролисаном брзином помака да би се добио квадратни рез без ивица. Распршена течност за сечење у спреју хлади сечиво и радни предмет током реза. Након што се сечиво повуче, стеге се отпуштају и серво увлачење помера профил до следећег положаја сечења. Стандардна конфигурација сече на 90° и ±45°. Са опционим ЦНЦ модулом за угао, глава тестере се ротира на било који угао између 22,5° и 157,5° под контролом програма.

Кључне карактеристике

±0,1 мм Прецизност сечења – Серво контролисано довођење обезбеђује изузетну поновљивост.

Потпуно аутоматски циклус – Интегрисано аутоматско пуњење, стезање, сечење и истовар.

Оквир за тешке услове – Заварена челична конструкција ослобођена напрезања смањује вибрације и продужава животни век сечива.

Сечење без ивица – Оптимизована брзина сечива и систем за хлађење магле минимизирају накнадну обраду.

Флексибилно угаоно сечење – Стандардно 45° / 90°; прилагођени углови доступни на захтев.

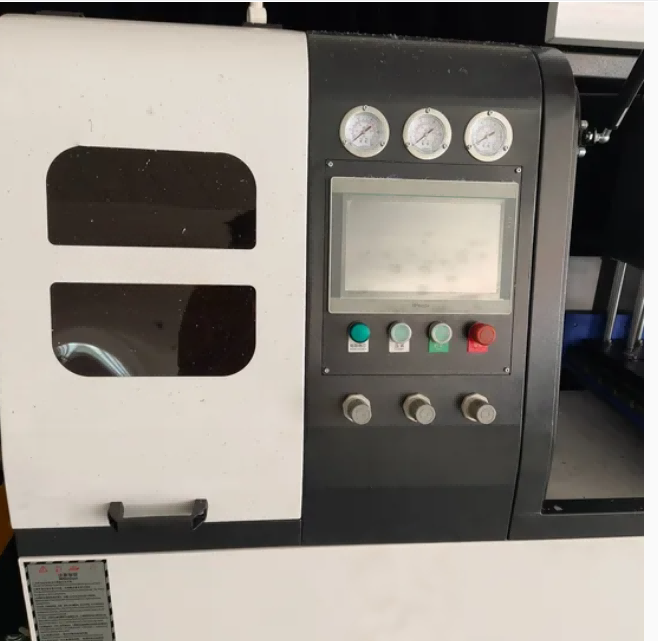

ЦНЦ интерфејс прилагођен кориснику – Интуитиван екран осетљив на додир ХМИ за брзо подешавање и минималну обуку.

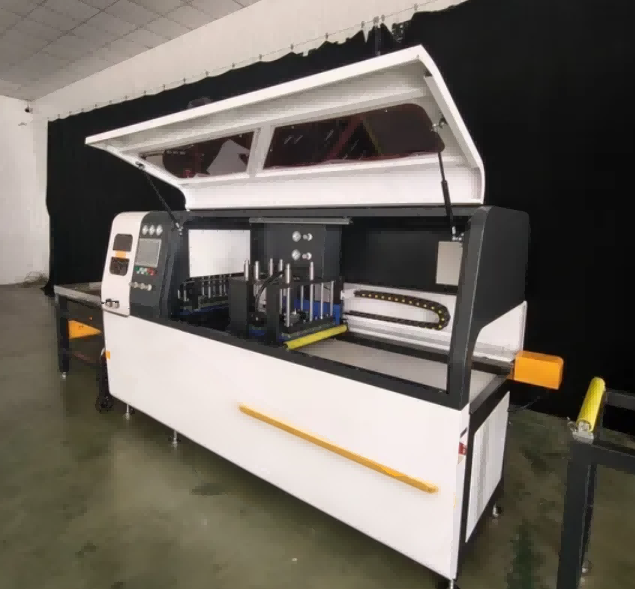

Безбедност на првом месту – потпуно затворена заштита са сигурносним блокадама и електричним орманом усклађеним са ЦЕ

Сценарији апликација

Алуминијумски профили за прозоре и врата

Системи завесних зидова и фасада

Резање оквира соларних панела

Индустријске алуминијумске екструзије

Транзитни железнички и аутомобилски алуминијумски делови

Профили намештаја и хладњака

ЦНЦ кружна тестера за индустријске алуминијумске профиле Опциони модули за надоградњу

1. Структура сечења са нултим репом (преостали реп ≤5 мм, висока искоришћеност материјала)
2. Аутоматска трака за утовар и истовар за 6м дугачке профиле
3. ЦНЦ модул за сечење под произвољним углом (22,5°--157,5°)
4. Сакупљач прашине за складиштење чипова великог капацитета
5. ИоТ даљински модул за дијагностику и статистику података на мрежи
6. Сноп вишеделног синхроног стезног уређаја
7. Прилагођени продужени ход храњења до 12000 мм

Воркинг Процесс

Аутоматско учитавање – Профили се учитавају путем ваљкастог транспортера или аутоматског утоваривача.

Прецизно позиционирање – серво храњење обезбеђује тачну дужину сечења.

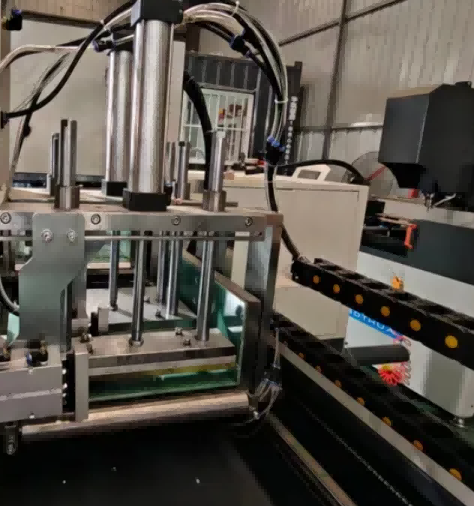

Сигурно стезање – Пнеуматске/хидрауличне стезаљке чврсто држе профиле.

Сечење великом брзином – ЦНЦ контролисана глава тестере врши чисте, прецизне резове.

Уклањање и хлађење струготине – Интегрисано хлађење и транспортер струготине одржавају радни простор чистим

ФАК

Које профиле може да сече ова ЦНЦ тестера?

О: Дизајниран је за индустријске алуминијумске профиле, укључујући прозоре/врата, зидове завесе и соларне оквире. Доступна су прилагођена решења за веће екструзије.

П2: Да ли је машина потпуно аутоматска?

О: Да. Подржава аутоматско пуњење, стезање, сечење и истовар, захтевајући само једног оператера.

П3: Може ли сећи под угловима другачијим од 90°?

О: Да. Стандардни модели подржавају 45° и 90°; прилагођено угаоно сечење је доступно на захтев.

П4: Која је тачност резања?

О: Тачност храњења је ±0,1 мм, што осигурава високу поновљивост за масовну производњу.
