5-осни портални обрадни центар за зид завесе

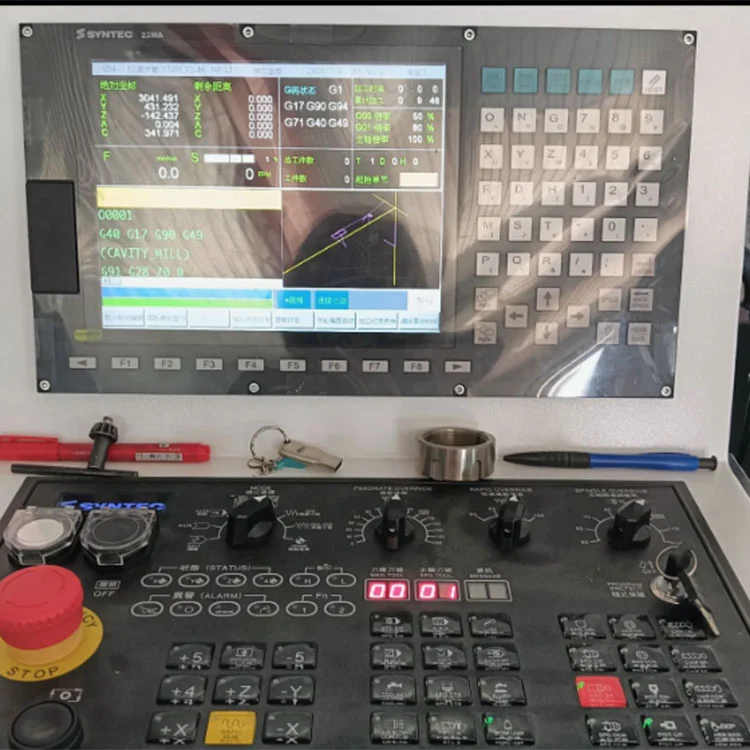

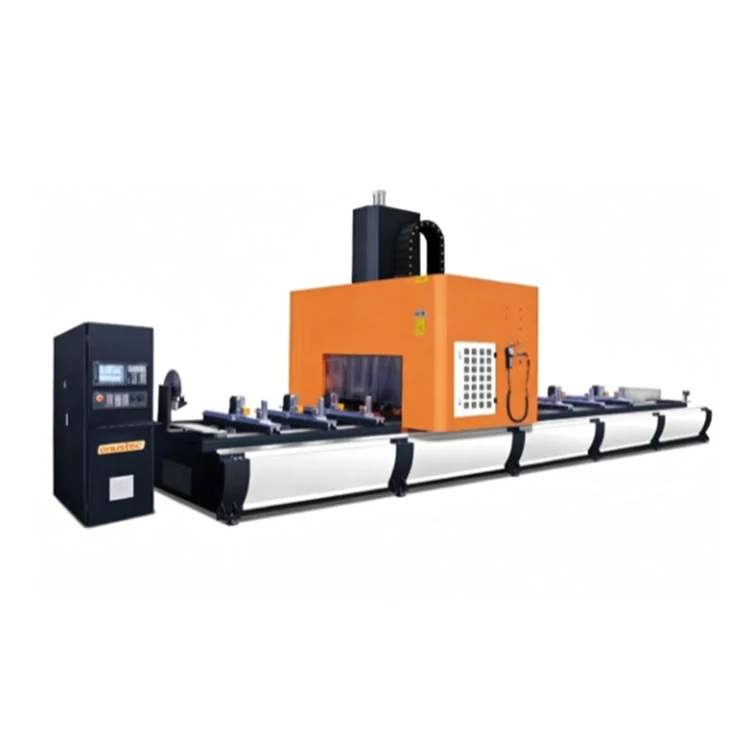

Произведен од стране ЛБЛ Мацхине у својој фабрици у Јинану у Кини — у функцији од 1996.5-осни портални обрадни центар за зид завесепоседује ЦЕ и ИСО 9001 сертификат и испоручује се директно у фабрици са ОЕМ/ОДМ подршком. Овај ЦНЦ центар са 5-осним покретним порталом обрађује дугачке алуминијумске профиле завесног зида у једном стезању, обављајући глодање, бушење, тестерисање и урезивање на више страна. ХСД вретено велике брзине (12кВ или 15кВ, до 18000 о/мин) и магацина алата од 12 плус наменска станица за сечиво тестере (макс.400мм) омогућавају аутоматску промену алата. Сиеменс 828Д или ОСАИ 5-осна контрола обезбеђује РТЦП, машинску обраду клатна и аутоматско мерење алата. Стандардни ход Кс-осе је 6500 мм, проширив до 9400 мм.

Кључне карактеристике

• 5-осна истовремена обрада:Кс, И, З, А и Ц осе раде заједно под РТЦП-ом да би врх алата био на тачан начин. Једно подешавање достиже пет лица и крај профила, елиминишући рефиксирање.
• Капацитет дугог профила:Ход по Кс-оси до 6500 мм као стандард (7000 мм или 9400 мм опционо) обрађује екструзије завесног зида пуне дужине без поновног позиционирања.

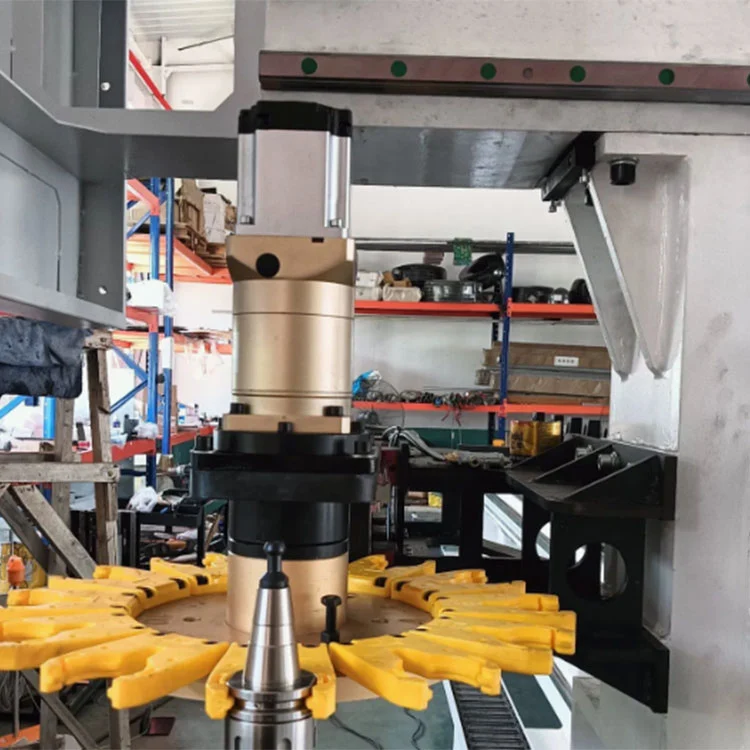

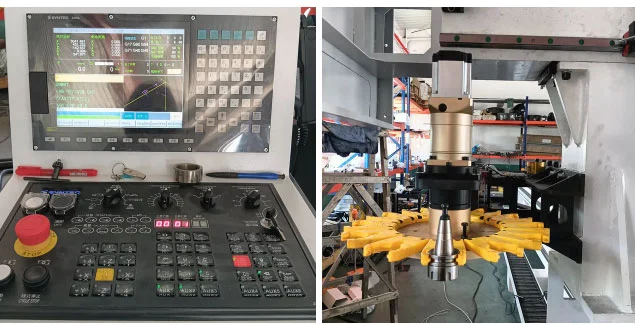

• Интегрисано тестерисање и глодање:Магацин алата са 12 позиција и суседном станицом за сечиво тестере (Φ400мм) аутоматски се пребацује између крајњих глодала, бушилица, славина и кружне тестере за сечење по дужини и зарезивање у оквиру једног програма.
• ХСД вретено:Мотор са ваздушним хлађењем од 12кВ или 15кВ обезбеђује брзине од 0 до 18000рпм, погодан за алуминијумске легуре и танкове челичне профиле.
• Прецизност и поновљивост:Линеарне вођице и куглични шрафови са серво погоном дају ±0,01 мм позиционирање и ±0,005 мм поновљивост, испуњавајући уске толеранције спојева које се захтевају за обједињене зидове завесе.
• Операција клатна:Контрола подржава режим клатна — обрађује један радни комад док оператер учитава други у посебну зону учвршћења, смањујући време мировања.

Техничке спецификације

Како то ради

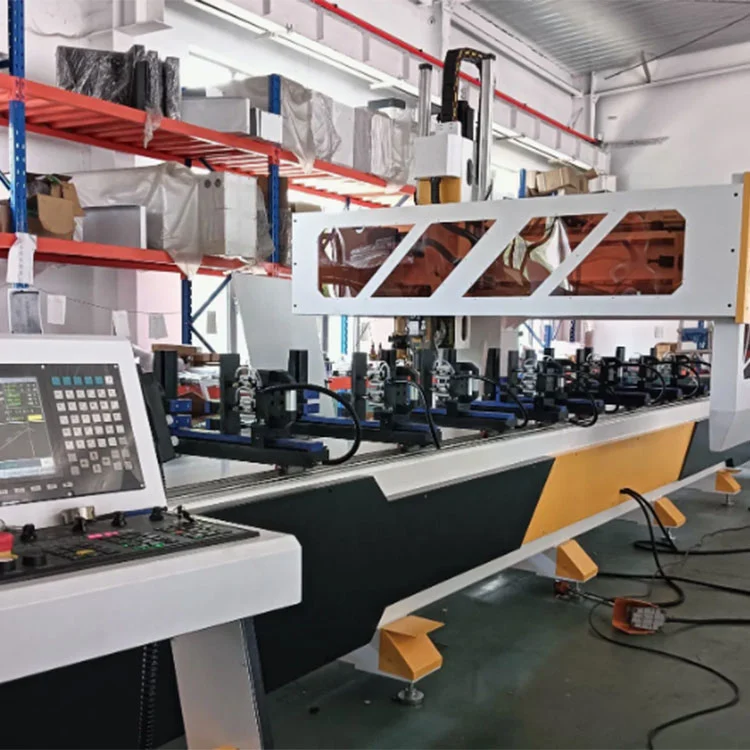

Тхе5-осни портални обрадни центар за зид завесеради са покретним порталом преко фиксног радног стола. Оператер поставља алуминијумску екструзију на сто и активира пнеуматско или хидраулично стезање. Унапред написани програм Г-кода се учитава преко Сиеменс или ОСАИ контроле. Портал се помера дуж Кс осе до првог положаја за обраду, а глава са 5 оса испоручује вретено под потребним углом. РТЦП аутоматски компензује одступања дужине алата током ротационих покрета, тако да врх алата тачно прати програмирану путању. Операције као што су бушење, глодање, урезивање урезивања и тестерисање се изводе на више лица без отпуштања профила. Када се секвенца обраде заврши у једној зони, портал путује у следећу, или машина улази у режим клатна, омогућавајући оператеру да истовари готов део и учита нови док се обрада наставља на суседном елементу. Чипови се уклањају интегрисаним транспортером.

Главни обим примене

Типичне апликације за5-осни портални обрадни центар за зид завесеукључују:

1. Обједињени алуминијумски оквири за завесе за високе зграде
2. Екструзије стаклених фасада са скривеним оквиром и отвореним оквиром
3. Угаони спојеви завесних зидова и фасадни профили специјалног облика
4. Сунчаница, кровни прозор и велики алуминијумски профили прозора и врата
5. Алуминијумски потпорни носачи за стаклене завесе са тачком
6. Индустријска алуминијумска фасада и декоративни челични зидни профили
7. Лаки алуминијумски профили за ваздухопловство (компатибилни са различитим индустријама)

Одговарајуће сировине: легура алуминијума 6063, шупље екструзије, чврсти алуминијум, танкозидни челик, ПВЦ архитектонски профили.

ФАК

П: Како користити своју машину?

О: Свака машина пролази кроз фабричко тестирање и прилагођавање пре испоруке. Обезбеђен је свеобухватан видео приручник и писана документација. Даљинска подршка је такође доступна за питања о подешавању и решавању проблема.

П: Које је време испоруке?

О: Производња обично траје 15-25 радних дана након пријема уплате депозита.

П: Који су услови плаћања?

О: Т/Т 30% депозита након потврде поруџбине, са преосталих 70% пре слања.

П: Да ли сте фабрика или трговачка компанија?

О: ЛБЛ машина је произвођач са сопственим производним погоном у Јинану, Кина. Такође испоручујемо комплементарну опрему за врата и прозоре за услугу на једном месту.

П: Какав је ваш капацитет у вашој радионици?

О: Наш годишњи производни капацитет прелази 800 комада машина.
