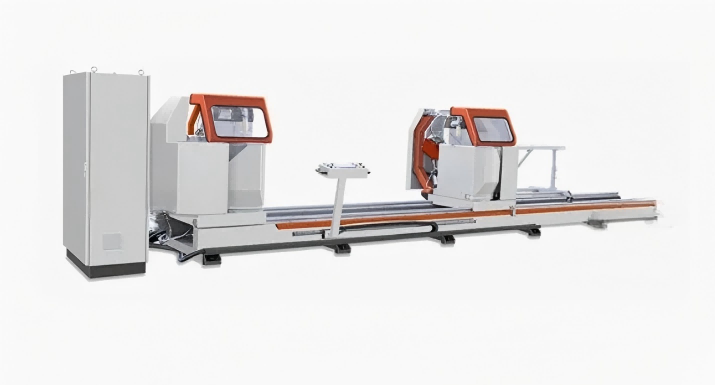

Високо прецизна 5-осна ЦНЦ сложена кружна тестера

Ова 5-осна ЦНЦ сложена кружна тестера је решење за сечење високе прецизности пројектовано за сложену машинску обраду алуминијума, ПВЦ-а и композитних профила. Дизајниран за израду зидова завеса, прозора и врата, комбинује ЦНЦ серво управљање са крутом индустријском структуром за испоруку тачних искоса и косих резова у једној операцији. Напредни 5-осни систем омогућава аутоматско позиционирање главе тестере и стезање профила, обезбеђујући константну тачност сечења од ±0,1 мм и глатке површине без ивица. Са својим интелигентним контролним интерфејсом, могућношћу сечења велике брзине и робусним пнеуматским системом стезања, ова машина значајно побољшава ефикасност производње уз смањење ручног подешавања и отпада материјала – што је чини идеалним избором за врхунске произвођаче прозора, врата и фасада.

Пошаљи упит

Опис производа

Произведена од стране Лебуланг Мацхине, специјализованог произвођача са седиштем у Кини са скоро 30 година фабричког искуства у машинама за обраду прозора и врата, ова 5-осна ЦНЦ сложена пила је дизајнирана за сечење алуминијумских профила који се користе у оквирима ормара, фасадама завесних зидова и архитектонским екструзијама. Машина покрива хоризонталне углове искоса од 22,5° према споља до 135° према унутра и вертикалне углове искошења од 45° до 90°, омогућавајући сложене угаоне резове у једној операцији.

22,5°--135° Алуминијумски оквир кабинета Карактеристике и предности

1. 5-осни ЦНЦ интелигентни контролни систем

Опремљен индустријским ЦНЦ контролером исерво мотори без четкицаза свих 5 оса, обезбеђујући глатке, прецизне и поновљиве покрете.
15-инчни екран осетљив на додирса корисничким интерфејсом: програмирајте углове, дужине и режиме сечења у минутима; подржава УСБ/ЛАН пренос података.
Уграђениауто-компензацијаза грешке у дужини и угловима, елиминишући ручна подешавања и смањујући расипање материјала.

2. Неупоредива разноврсност углова (22,5°--135°)

Хоризонтална ротација: 22,5° (напоље) до 135° (унутрашње) за неограничене комбинације углова искоса.
Вертикални нагиб: 45°--90° за косне резове, омогућавајући сложено 2Д сложено сечење под углом у једном пролазу.
Савршено заалуминијумски углови оквира ормара, рамови оквира врата и прилагођени архитектонски профили.

3. Високоефикасно сечење са две главе

Две независне резне главе (фиксна лева, моторизована десна) сасинхрони или појединачни рад.
Максимална дужина сечења:6000мм; рукује великим алуминијумским профилима за оквире ормара и завесе.
Циклус сечења навишеса радијалним помаком: Комбинује окретно и линеарно кретање за максималан капацитет сечења.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° Алуминијумски оквир ормара

Модел НО.	ЛБЛ2Х-5ЦНЦ-600*6000
Аутоматиц Граде	Аутоматски
ЦНЦ или не	ЦНЦ
Волтаге	380В
ЦНЦ тестера са дуплом главом	Алуминијумски прозори и врата
Апплицатион Индустри	Индустрија производње фасадних завеса
ЦНЦ број осовине	5
Смер увлачења листа тестере	Са доње стране
Пречник сечива за тестеру	600мм
Максимална дужина алуминијумске сировине	5000мм
Серво систем	Сцхнеидер
Транспортни пакет	Стандардни извозни пакет
Спецификација	ЦНЦ тестера са дуплом главом
Традемарк	Тианцхен
Порекло	Јинан, Шандонг, Кина
ХС код	84614090

22,5°--135° Алуминијумски оквир ормарића Опциони додаци

Штампач етикета за праћење профила.
Високо ефикасан сакупљач прашине.
Проширени носач материјала (до 8000 мм).
Аутоматски систем храњења за масовну производњу.

5-осна ЦНЦ сложена укосна тестера 22,5°--135° Алуминијумски оквир кућишта Технички параметри

☆ Напон напајања: 380В±10% 50Хз±2% трофазни четворожични систем
☆ Снага мотора за тестерисање: 3кВ 2800рпм
☆ Радни притисак: 0,6 ~ 0,8 МПа
☆ Спецификације листа тестере: Φ600 × Φ38 × 4,8 × 4,2 × 144П
☆ Угао листа тестере: 45°~90° произвољан угао
☆ Угао ротације стола: 45 ° ~ 135 ° произвољан угао
☆ Опсег резних секција: 200 мм × 200 мм (угао сечења од 90 °, ширина × висина, погледајте опсег сечења)
☆ Дужина сечења: 700мм ~ 5000мм (90°)
☆ Брзина помака сечива: 0~3м/мин
☆ Храпавост површине сечења: ≤ Ра12.5μм

ФАК

5-осна ЦНЦ серво контрола

Потпуно аутоматизована контрола ротације главе тестере, нагиба и позиционирања профила обезбеђује прецизно сечење под углом без ручног подешавања.

Перформансе сечења високе прецизности

Пружа прецизност од ±0,1 мм са чистим резовима без ивица, идеално за израду врхунских алуминијума и УПВЦ профила.

Сложено резање укосо и укошено

Подржава сложене комбинације углова, укључујући иконе, косине и сложене резове, за зидне завесе и архитектонске профиле.

Пнеуматски систем стезања профила

Стезање у више тачака обезбеђује стабилно и сигурно држање током сечења, минимизирајући вибрације и побољшавајући безбедност.

Структура машина индустријске класе

Челични оквир за тешке услове рада са антикорозивним премазом обезбеђује дугорочну стабилност и издржљивост у захтевним радним окружењима.

ЦНЦ интерфејс прилагођен кориснику

Интуитивна контрола на екрану осетљивом на додир са унапред подешеним програмима за сечење поједностављује рад и смањује време обуке.

Ефикасност сечења велике брзине

Оптимизовано вретено и серво систем омогућавају брзе циклусе сечења, повећавајући дневну снагу за произвођаче прозора и врата.

Сигурносни систем заштите

Опремљен сигурносним штитницима, заустављањем у нужди и аутоматским алармом за грешку како би се осигурала сигурност оператера
