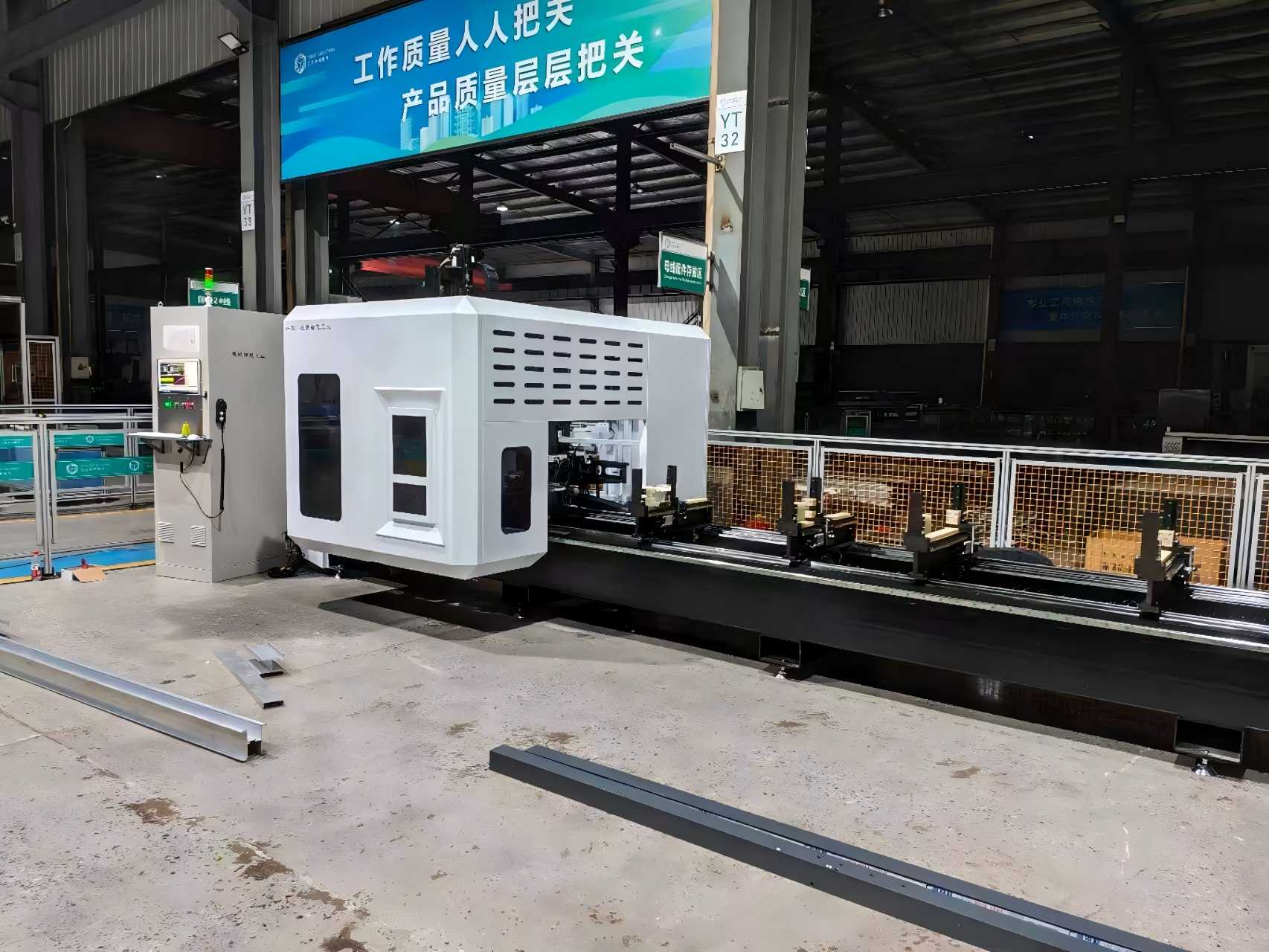

Високопрецизни 5-осни портални обрадни центар за компоненте завесног зида

Резиме производа

Наш 5-осни портални обрадни центар високе чврстоће за системе завесних зидова је пројектован да трансформише сложене архитектонске дизајне у прецизне компоненте фасаде. Интеграцијом ЦАД/ЦАМ програмирања са ротационим глодањем по А/Ц осовини, машина обрађује алуминијумске профиле великог формата, обједињене панеле и челичне оквире завесе у једној поставци. Његова конструкција портала за тешке услове рада обезбеђује дугорочну стабилност и тачност позиционирања од ±0,05 мм, док аутоматски мењач алата (АТЦ) омогућава континуирано глодање, бушење, урезивање и сечење. Дизајниран за савремену израду фасада, елиминише понављајуће стезање, смањује трошкове рада и пружа врхунски квалитет површине за сложене геометрије.

Кључне карактеристике

•


  5-осна симултана обрада за сложене геометрије фасаде и 3Д контуре

  Издржљива портална структура за високу крутост и пригушивање вибрација

  Подручје обраде великог формата подржава велике зидне завесе

  Електро-вретено велике брзине оптимизовано за алуминијумске и челичне профиле

  Аутоматски мењач алата (АТЦ) за континуирану машинску обраду

  Напредни ЦНЦ контролни систем компатибилан са главним ЦАД/ЦАМ софтвером

  Прилагодљива конфигурација за јединствену и модуларну производњу завесних зидова

  ЦЕ сертификован са глобалном подршком након продаје




Техничке спецификације

Како то ради

. ЦАД / ЦАМ програмирање

Архитектонски дизајн зидова завесе се креира у ЦАД софтверу и конвертује у ЦНЦ путање алата преко ЦАМ-а. Систем израчунава оптималне углове сечења, путање алата и секвенце обраде за сложене геометрије фасаде.

2. Стезање радног предмета

Дуги алуминијумски или челични профили за завесе, као и превелики фасадни панели, безбедно су причвршћени на ЦНЦ-контролисани радни сто помоћу прилагодљивих пнеуматских стезаљки које избегавају области обраде и спречавају деформације.

3. Покрет портала (Кс / И / З осе)

Портал типа моста се креће дуж Кс-осе (дужине), док се глава за обраду креће преко И-осе (ширина) и З-осе (висина). Овај асортиман за путовања великог формата подржава непрекидну машинску обраду компоненти зидних завеса пуне величине.

4. 5-осна симултана обрада (А / Ц осе)

Поред линеарног кретања, глава вретена се нагиње преко А-осе и ротира преко Ц-осе, што омогућава глодање под углом, обраду дренажних жлебова и 3Д контурно сечење без отпуштања радног комада.

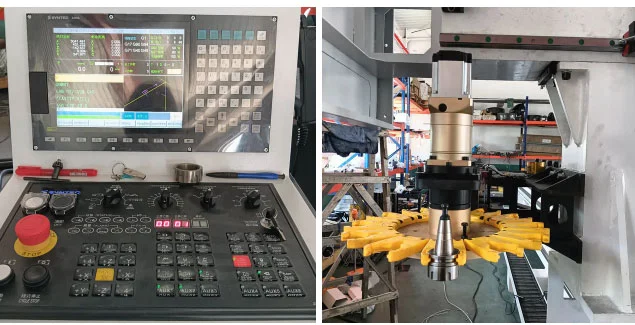

5. Аутоматска замена алата (АТЦ)

Бушилице, глодалице, славине и листови тестере се чувају у магацину алата. АТЦ аутоматски мења алате током циклуса, омогућавајући потпуну машинску обраду носача, крмених греда и панела у једној операцији.

6. Прецизан излаз

Мерење у процесу и компензација у реалном времену обезбеђују тачност димензија. Готове компоненте зида завесе су спремне за монтажу, са чистим ивицама, тачним позицијама рупа и сложеним 3Д профилима.

Ток процеса:

ЦАД модел → ЦАМ путања алата → Стезање → Кс/И/З кретање портала → Нагиб А/Ц осе → Глодање / бушење / урезивање резница → Готова компонента завесног зида

Главни обим примене

Типичне апликације за5-осни портални обрадни центар за зид завесеукључују:

1. Обједињени алуминијумски оквири за завесе за високе зграде
2. Стаклене фасадне екструзије са скривеним оквиром и отвореним оквиром
3. Угаони спојеви завесних зидова и фасадни профили специјалног облика
4. Сунчаница, кровни прозор и велики алуминијумски профили прозора и врата
5. Тачкасто ослоњени алуминијумски носачи за стаклене завесе
6. Индустријска алуминијумска фасада и декоративни челични зидни профили
7. Лаки алуминијумски профили у ваздухопловству (компатибилни са различитим индустријама)

Одговарајуће сировине: легура алуминијума 6063, шупље екструзије, чврсти алуминијум, танкозидни челик, ПВЦ архитектонски профили.

Често постављана питања

1. Које материјале ова машина може да обрађује?

Оптимизован је за алуминијумске зидне профиле и такође подржава челичне и композитне фасадне материјале.

2. Да ли је ова машина погодна за обједињене зидове завесе?

Да. Велики распон портала и могућност 5 оса чине га идеалним за обједињене и модуларне фасадне системе.

3. Може ли се подручје обраде прилагодити?

Да. Кс / И / З ход и ширина портала могу се прилагодити према захтевима пројекта.

4. Који контролни системи су подржани?

Стандардне опције укључују Сиеменс, Фануц и ОСАИ, све компатибилне са главним ЦАД/ЦАМ софтвером.

5. Да ли машина подржава аутоматске производне линије?

Да. Може се интегрисати са аутоматским системима за утовар и истовар за континуирану производњу.

Зашто одабрати ову машину

Ефикасност једног подешавања – Нема поновљених стезања, мање грешака у угловима

Прецизност за архитектонске стандарде – тачност ±0,05 мм за видљиве површине фасаде

Скалабилна производња – Погодно и за мале серије и за масовну производњу

Глобална усклађеност – ЦЕ сертификована и пројектована за међународне пројекте
