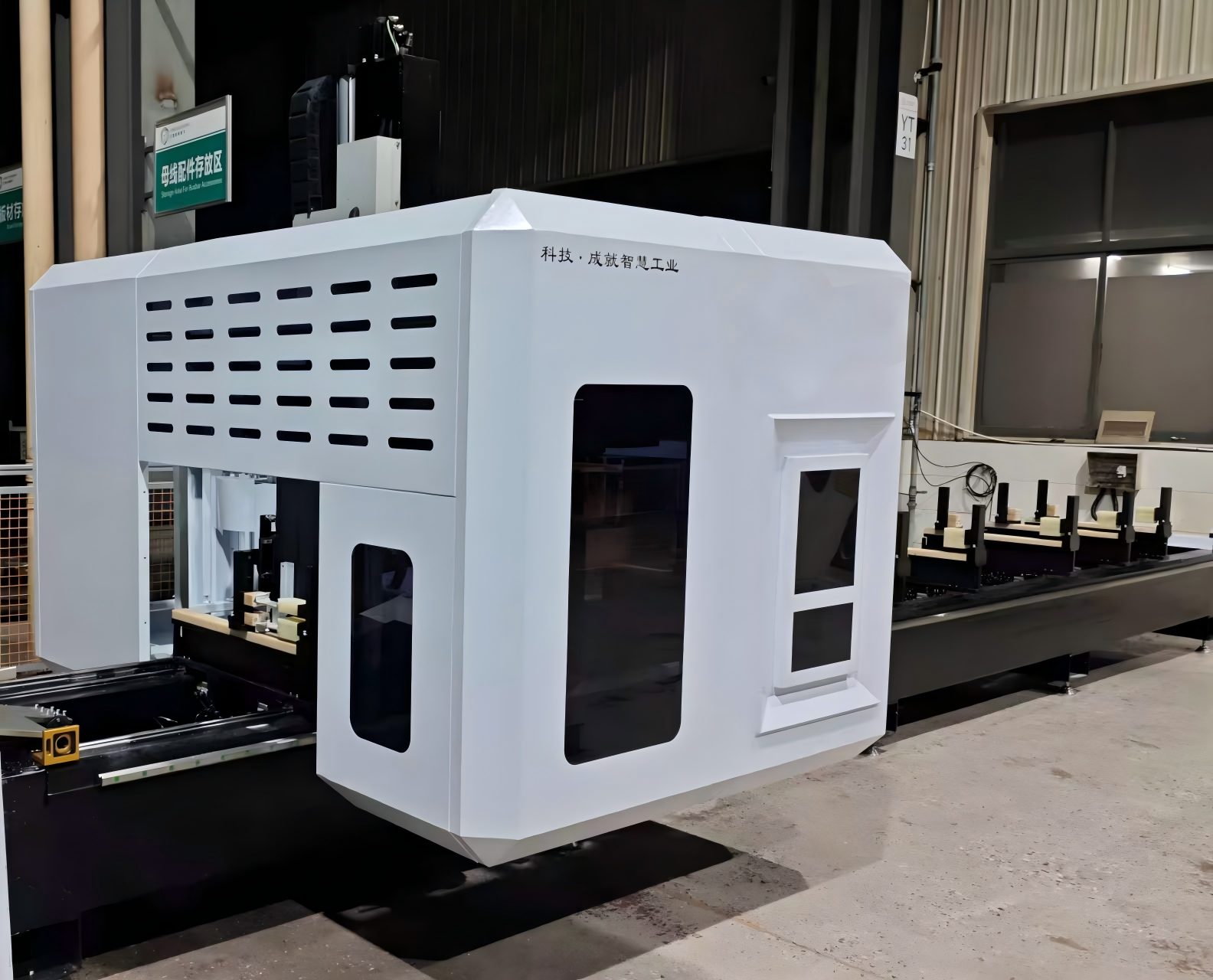

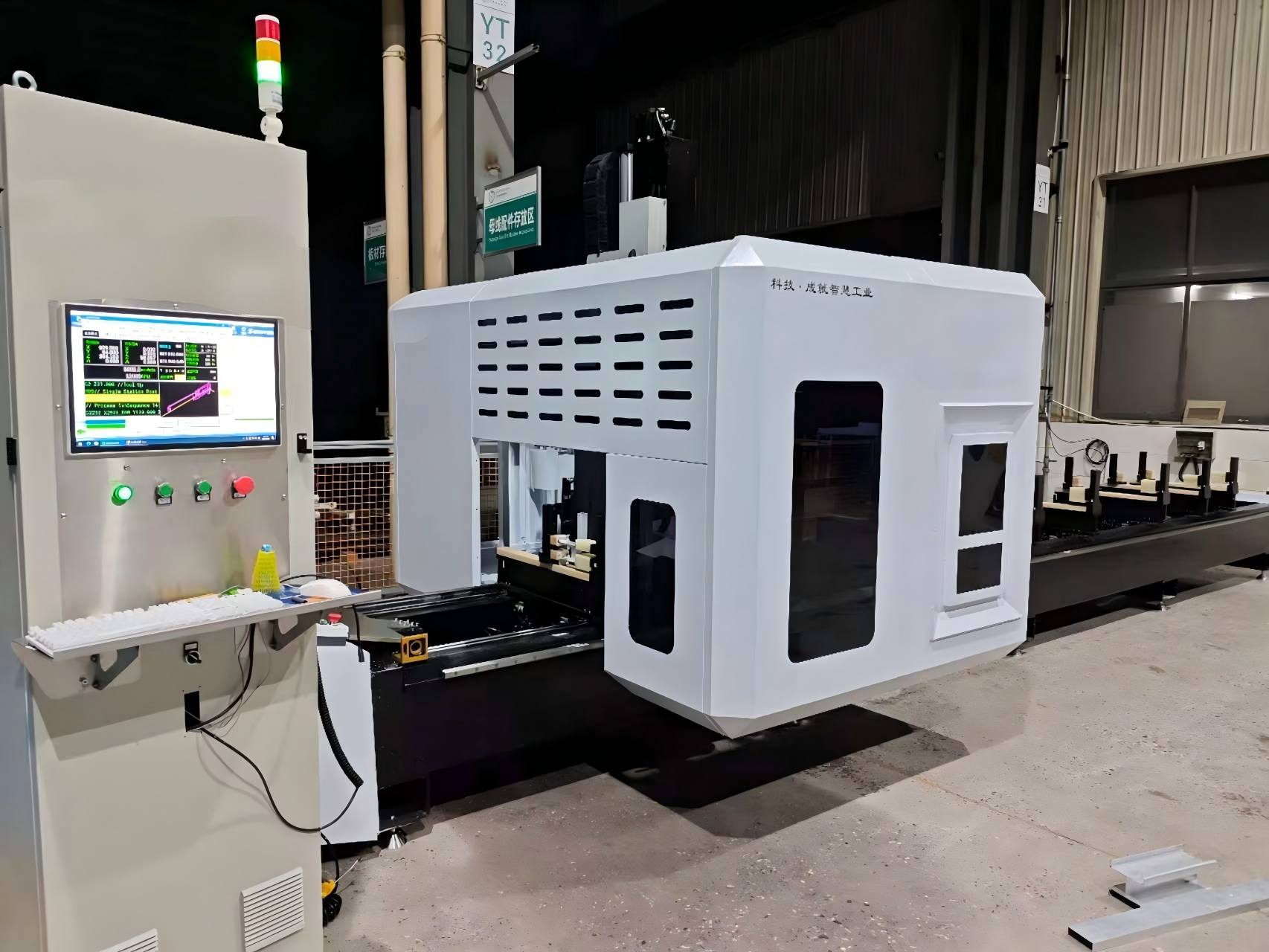

Високо крути 5-осни портални обрадни центар за профиле зидних завеса

Наш 5-осни портални обрадни центар високе чврстоће је наменски изграђен за индустрију архитектонских завесних зидова и фасада. Одликује се у обради алуминијумских профила великог формата, обједињених зидних панела и сложених геометрија са прецизношћу позиционирања од ±0,05 мм. Дизајниран за брзо глодање, бушење, урезивање урезака и сечење, значајно побољшава ефикасност производње истовремено осигуравајући врхунски квалитет површине. ЦЕ сертификован уз свеобухватну подршку након продаје.

Кључне карактеристике

• 5-осна симултана обрада – Идеално за сложене геометрије фасада и 3Д контуре.

  Издржљива конструкција портала – Висока крутост и одлично пригушивање вибрација за дугорочну прецизност.

  Област обраде великог формата – Подржава велике зидне завесе, стубове и крмене греде.

  Вретено велике брзине – Оптимизовано за обраду алуминијумских и челичних профила.

  Аутоматски мењач алата (АТЦ) – Смањује време застоја и побољшава продуктивност.

  ЦНЦ систем прилагођен кориснику – Компатибилан са главним ЦАД/ЦАМ софтвером.

  Прилагодљива конфигурација – ОЕМ/ОДМ решења доступна за глобалне извођаче.




Техничке спецификације

Како то ради

Тхе5-осни портални обрадни центар за зид завесеради са покретним порталом преко фиксног радног стола. Оператер поставља алуминијумску екструзију на сто и активира пнеуматско или хидраулично стезање. Унапред написани програм Г-кода се учитава преко Сиеменс или ОСАИ контроле. Портал се помера дуж Кс осе до првог положаја за обраду, а глава са 5 осе доводи вретено до потребног угла. РТЦП аутоматски компензује померања дужине алата током ротационих покрета, тако да врх алата тачно прати програмирану путању. Операције као што су бушење, глодање, урезивање и тестерисање се изводе на више лица без отпуштања профила. Када се секвенца обраде заврши у једној зони, портал путује у следећу, или машина улази у режим клатна, омогућавајући оператеру да истовари готов део и учита нови док се обрада наставља на суседном елементу. Чипови се уклањају интегрисаним транспортером.

Главни обим примене

Типичне апликације за5-осни портални обрадни центар за зид завесеукључују:

1. Обједињени алуминијумски оквири за завесе за високе зграде
2. Стаклене фасадне екструзије са скривеним оквиром и отвореним оквиром
3. Угаони спојеви завесних зидова и фасадни профили специјалног облика
4. Сунчаница, кровни прозор и велики алуминијумски профили прозора и врата
5. Тачкасто ослоњени алуминијумски носачи за стаклене завесе
6. Индустријска алуминијумска фасада и декоративни челични зидни профили
7. Лаки алуминијумски профили у ваздухопловству (компатибилни са различитим индустријама)

Одговарајуће сировине: легура алуминијума 6063, шупље екструзије, чврсти алуминијум, танкозидни челик, ПВЦ архитектонски профили.

Често постављана питања

1. Које материјале ова машина може да обрађује?

Оптимизован је за алуминијумске зидне профиле и такође подржава челичне и композитне фасадне материјале.

2. Да ли је ова машина погодна за обједињене зидове завесе?

Да. Велики распон портала и могућност 5 оса чине га идеалним за обједињене и модуларне фасадне системе.

3. Може ли се подручје обраде прилагодити?

Апсолутно. Кс / И / З ход и ширина портала могу се прилагодити према захтевима пројекта.

4. Који контролни системи су подржани?

Стандардне опције укључују Сиеменс, Фануц и ОСАИ, све компатибилне са главним ЦАД/ЦАМ софтвером.

5. Да ли машина подржава аутоматске производне линије?

Да. Може се интегрисати са аутоматским системима за утовар и истовар за континуирану производњу.
