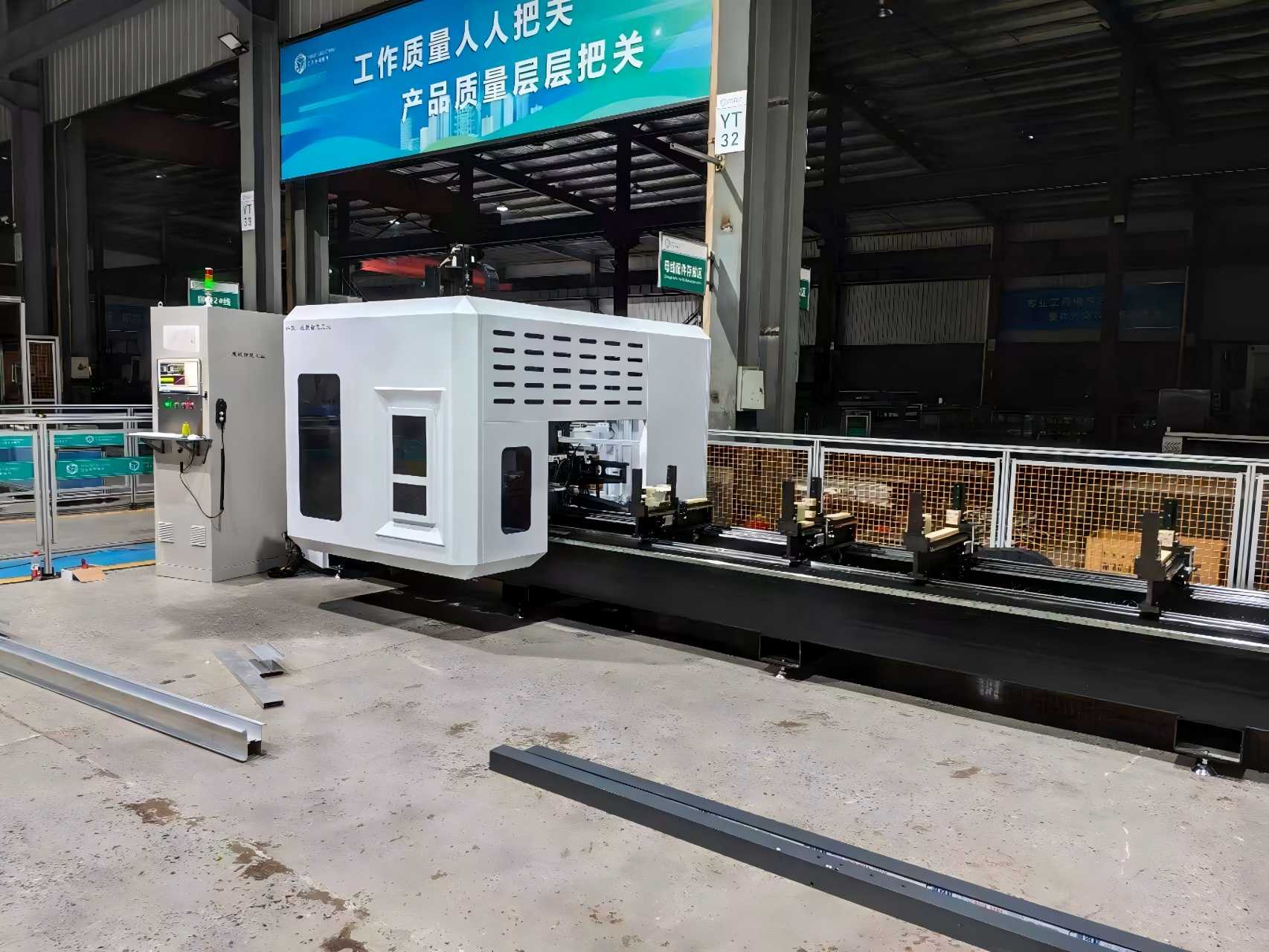

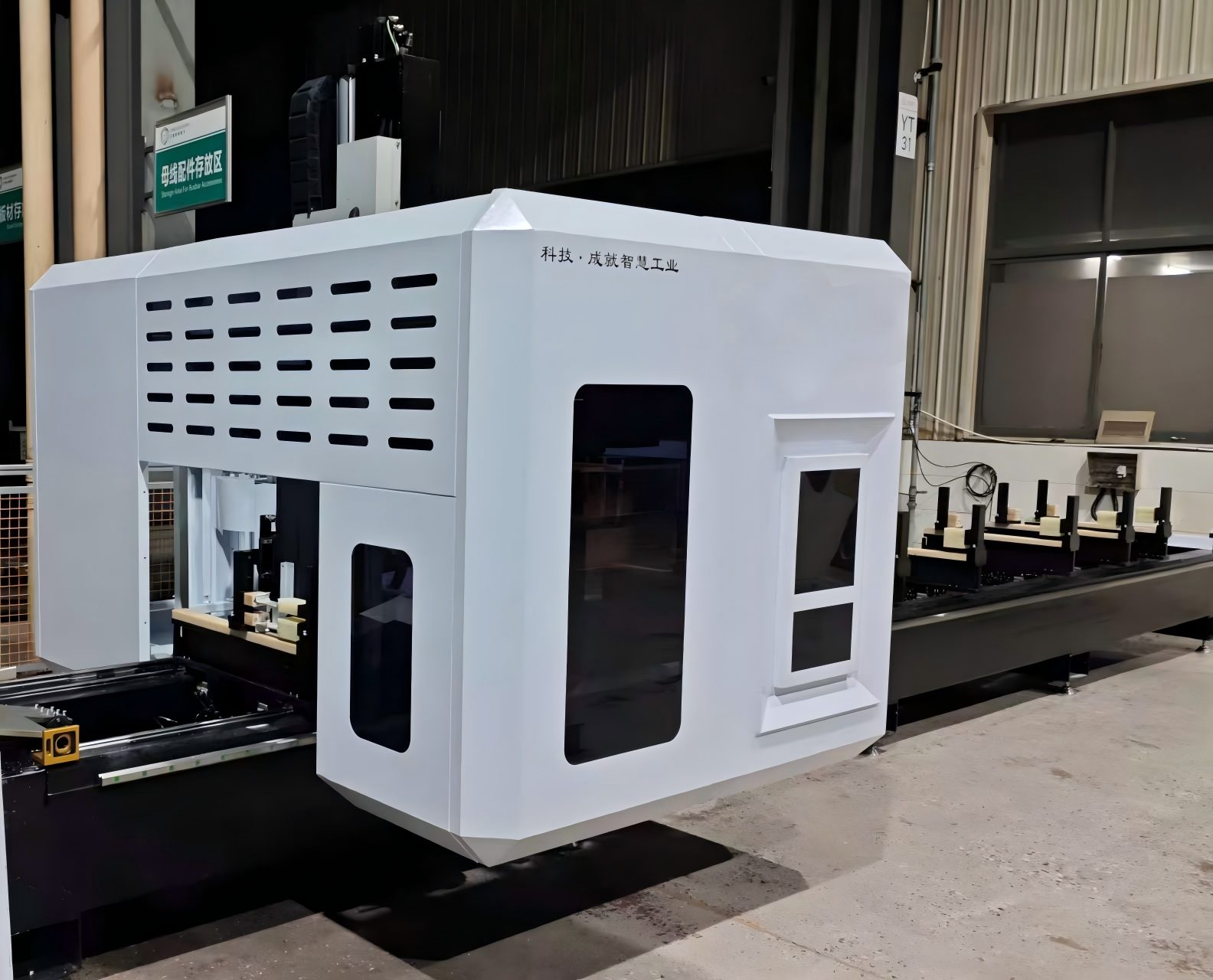

Брзи 5-осни портални обрадни центар за израду завесних зидова

Наш 5-осни портални обрадни центар високе чврстоће је наменски изграђен за индустрију архитектонских завесних зидова и фасада. Одликује се у обради алуминијумских профила великог формата, обједињених зидних панела и сложених геометрија са прецизношћу позиционирања од ±0,05 мм. Дизајниран за брзо глодање, бушење, урезивање урезака и сечење, значајно побољшава ефикасност производње истовремено осигуравајући врхунски квалитет површине. ЦЕ сертификован уз свеобухватну подршку након продаје.

Кључне карактеристике

• 5-осна симултана обрада – Идеално за сложене геометрије фасада и 3Д контуре.

  Издржљива конструкција портала – Висока крутост и одлично пригушивање вибрација за дугорочну прецизност.

  Област обраде великог формата – Подржава велике зидне завесе, стубове и крмене греде.

  Вретено велике брзине – Оптимизовано за обраду алуминијумских и челичних профила.

  Аутоматски мењач алата (АТЦ) – Смањује време застоја и побољшава продуктивност.

  ЦНЦ систем прилагођен кориснику – Компатибилан са главним ЦАД/ЦАМ софтвером.

  Прилагодљива конфигурација – ОЕМ/ОДМ решења доступна за глобалне извођаче.




Техничке спецификације

Како то ради

ЦАД / ЦАМ улаз

Панел завесе или алуминијумски профил се прво моделује у ЦАД-у (ЛогиКал, СцхуЦал, СолидВоркс, итд.).

ЦАМ софтвер конвертује 3Д модел у путање алата и Г-код, укључујући углове сечења, брзине помака, брзину вретена и редослед промене алата.

2. Стегните радни предмет

Дуги алуминијумски/челични профили за завесе или велики фасадни панели се причвршћују на кревет машине помоћу ЦНЦ-контролисаних покретних стезаљки.

Обујмице се аутоматски постављају како би се избегли судари и држали део без деформације.

3. Портална конструкција се помера у Кс / И

Машина користи портални тип моста:

Кс-оса = портал се креће дуж дужине профила/панела

И-оса = обрадна глава се помера по ширини

З-оса = вретено се помера горе/доле

Ово даје велику, отворену радну површину за велике делове завесе.

4. Две ротационе осе нагињу вретено

Поред Кс/И/З, машина има:

А-оса = нагиб око Кс

Ц-оса = ротирати око З

(или Б/Ц у зависности од дизајна главе)

Тако да вретено може да сече сложене митере, рупе за одводњавање под углом, 3Д контуре фасаде и бочне елементе без отпуштања дела.

5. 5-осно истовремено сечење

ЦНЦ контролер заједно покреће линеарне + ротационе осе.

Алат остаје под најбољим углом у односу на површину → глаткија завршна обрада, мање брбљања, без поновног причвршћивања.

Типичне операције у једном подешавању:

Крајње глодање

Бушење / урезивање

Гроовинг

Митре цуттинг

Сечење тестере

3Д контурно глодање за сложене фасаде

6. Аутоматска замена алата

Алати се чувају у магацину (бушилице, глодалице, славине, листови тестере).

АТЦ аутоматски мења алате током програма, тако да се један профил завесног зида може у потпуности обрађивати без интервенције оператера.

7. Провера и излаз у процесу

Сонде/енкодери проверавају положај и стање алата.

ЦНЦ компензује одступања у реалном времену.

Резултат: готови зидни стуб, крмена или фасадна плоча са прецизним рупама, жлебовима и сложеним угловима — спремни за монтажу.

Главни обим примене

Типичне апликације за5-осни портални обрадни центар за зид завесеукључују:

1. Обједињени алуминијумски оквири за завесе за високе зграде
2. Стаклене фасадне екструзије са скривеним оквиром и отвореним оквиром
3. Угаони спојеви завесних зидова и фасадни профили специјалног облика
4. Сунчаница, кровни прозор и велики алуминијумски профили прозора и врата
5. Тачкасто ослоњени алуминијумски носачи за стаклене завесе
6. Индустријска алуминијумска фасада и декоративни челични зидни профили
7. Лаки алуминијумски профили у ваздухопловству (компатибилни са различитим индустријама)

Одговарајуће сировине: легура алуминијума 6063, шупље екструзије, чврсти алуминијум, танкозидни челик, ПВЦ архитектонски профили.

Сценарији апликација

Обједињена производња завесних зидова

Архитектонски фасадни панели

Алуминијумски стубови и трансоме

Комплексна геометрија зида завесе

Обрада жлебова за стаклене завесе

Челични оквири за зидне завесе
